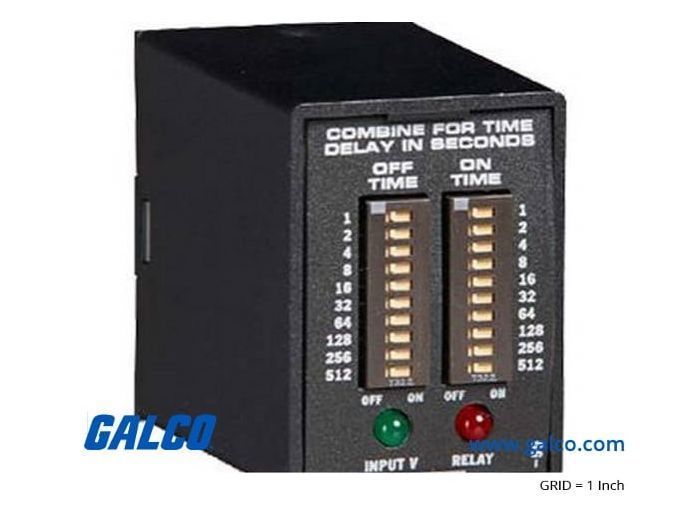

Littelfuse TDR6A11

Артикул: TDR6A11

Изготовитель: LITTELFUSE

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TDR6A11

Раздел

Реле

Подраздел

Littelfuse

Вес

Напряжение питания: 230 В переменного тока (±15-20%).
Тип монтажа: Съемный, установка в 8-контактную розетку (Octal base).
Коммутационная способность: До 10А (резистивная нагрузка) при 240VAC.
Точность настройки: ±2% от заданного значения.
Условия эксплуатации: Стабильная работа в широком температурном диапазоне, типичном для промышленных шкафов управления.
Интерфейс настройки: Два блока по 10 переключателей для раздельной установки T1 и T2.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда LITTELFUSE на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Цифровая схема управления с точностью повторения ±0.1%

Двухканальная настройка: независимая регулировка времени включения и паузы

Широкий временной диапазон: от 0.1 секунды до 2.84 часа в трех поддиапазонах

Изолированные выходные контакты DPDT на 10А для управления мощными нагрузками

Установка времени с помощью 10-позиционных бинарных переключателей для исключения ошибок настройки

Применение

Автоматические системы смазки: Регулярная подача масла через заданные интервалы времени.

Управление насосами и мешалками: Циклическое перемешивание реагентов в химической промышленности.

Системы вентиляции и кондиционирования (HVAC): Продувка каналов или периодическое включение вытяжки.

Конвейерные линии: Управление подачей заготовок с фиксированным временем ожидания и работы.

Очистные сооружения: Регулировка циклов аэрации и регенерации фильтров.

Преимущества

Исключение погрешности настройки: Десятипозиционные переключатели позволяют инженеру выставить точное время «вслепую» без использования секундомера.

Высокая повторяемость цикла: Точность ±0.1% критически важна для дозирующих систем и процессов с жестким таймингом.

Визуальный мониторинг состояния: Наличие зеленого (питание) и красного (активное реле) светодиодов упрощает диагностику и пусконаладку оборудования.

Двухполюсная группа контактов (DPDT): Позволяет одновременно управлять силовой нагрузкой и передавать сигнал обратной связи в контроллер или систему индикации.

Универсальность циклов: Поддержка режимов «сначала включение» и «сначала пауза» в зависимости от схемы подключения базы.

FAQ

Как изменить логику работы с «сначала включение» на «сначала пауза»?

Режим работы (Recycling - ON Time First или OFF Time First) определяется схемой подключения и конфигурацией входного напряжения на контактах 8-контактного разъема согласно схеме в паспорте изделия.

Нуждается ли реле в калибровке в процессе эксплуатации?

Благодаря полностью цифровой архитектуре, Littelfuse TDR6A11 не подвержено временному дрейфу, характерному для RC-цепей аналоговых реле. Периодическая калибровка не требуется в течение всего срока службы.

Можно ли использовать это реле для прямого пуска мощного двигателя?

Контакты реле рассчитаны на ток 10А. Для управления двигателями мощностью более 1.5-2 кВт рекомендуется использовать промежуточный контактор для предотвращения подгорания контактов реле при пусковых токах.

Littelfuse TDR6A11

Littelfuse TDR6A11 — это прецизионное реле циклической задержки времени (Recycler), разработанное для промышленной автоматизации, где требуется строгое соблюдение временных интервалов. В отличие от аналоговых реле с потенциометрами, модель TDR6A11 использует цифровую логику и бинарные переключатели, что гарантирует абсолютную точность настройки без дрейфа параметров. Маркировка указывает на принадлежность к серии TDR (Time Delay Relay), поддержку циклического режима (6), питание 230VAC (A) и стандартное исполнение. Это решение идеально подходит для систем, где человеческий фактор при настройке должен быть сведен к минимуму, а надежность срабатывания — к максимуму. Использование 8-контактного разъема (Octal plug-in) упрощает монтаж и замену устройства без демонтажа проводки.
