Littelfuse THD3A21A15S

Артикул: THD3A21A15S
Изготовитель: LITTELFUSE

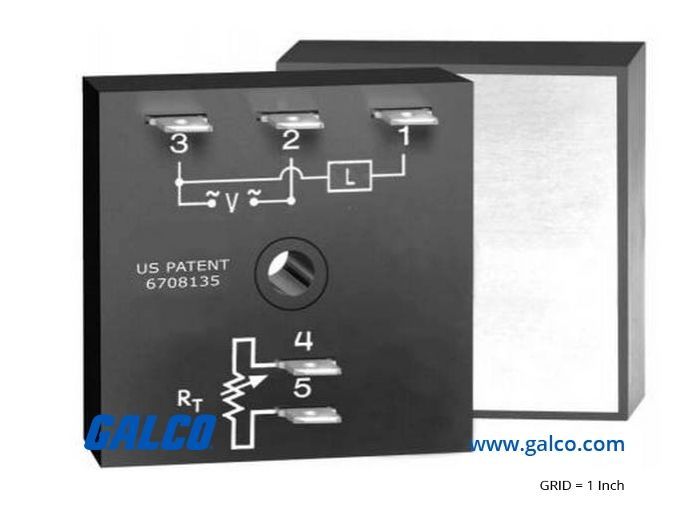

Thumbnail 0
Littelfuse THD3A21A15S 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики THD3A21A15S

Раздел
Реле
Подраздел
Littelfuse
Вес
  • Напряжение питания: 120 VAC (номинал для модификации A)
  • Максимальный рабочий ток: 20 A (резистивный/индуктивный)
  • Пиковый пусковой ток: До 200 А (важно для пуска электродвигателей)
  • Временной интервал: Фиксированный, 15 секунд (равные фазы ВКЛ/ВЫКЛ)
  • Тип монтажа: Поверхностный, на винты (требуется теплоотводящая панель или радиатор)
  • Корпус: Герметичный, полностью залитый компаундом (Encapsulated)
  • Рабочий цикл: Recycling Flasher (ON Time First — включение при подаче питания)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда LITTELFUSE на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Коммутация токов до 20 А (пусковой ток до 200 А) без внешнего контактора
Высокая точность повторения ±0.5% и заводская калибровка ±1%
Полностью твердотельная конструкция (Solid-State) в герметичном корпусе
Металлическое основание для эффективного отвода тепла при высоких нагрузках
Технология Digi-Power для повышения надежности и стабильности таймингов
Применение
Управление насосными станциями: Циклическое переключение дренажных или циркуляционных насосов.
Системы ОВК (HVAC): Периодическое включение вентиляторов, компрессоров или мощных ТЭНов калориферов.
Промышленная сигнализация: Управление мощными проблесковыми маяками и звуковыми оповещателями на производстве.
Холодильное оборудование: Контроль циклов оттайки или работы компрессорных установок.
Конвейерные линии: Обеспечение прерывистого режима работы транспортеров в технологических процессах.
Преимущества
Экономия пространства и бюджета: Прямое управление мощными нагрузками позволяет отказаться от габаритных контакторов, снижая затраты на компоненты и монтаж.
Устойчивость к агрессивным средам: Полная инкапсуляция защищает электронику от влаги, вибрации и пыли, что критично для промышленной автоматики.
Термическая стабильность: Металлизированная монтажная поверхность обеспечивает быстрый перенос тепла на радиатор, предотвращая перегрев при пиковых токах.
Отсутствие электрических помех: В отличие от электромеханики, твердотельная коммутация минимизирует уровень электромагнитных помех (EMI), защищая чувствительную электронику в цепи.
Высокая точность циклов: Цифровой контроль времени исключает дрейф параметров, характерный для аналоговых RC-цепей.
FAQ

Требуется ли использование радиатора для этой модели реле?

Да, при коммутации токов, близких к номинальным (20 А), необходимо устанавливать реле на металлическую поверхность или специальный радиатор для обеспечения отвода тепла через металлическое основание корпуса. Это гарантирует сохранение точности таймингов и долговечность устройства.


Может ли THD3A21A15S работать с электродвигателями с высокими пусковыми токами?

Безусловно. Устройство спроектировано с учетом пусковых нагрузок до 200 А, что позволяет использовать его для прямого пуска однофазных двигателей соответствующей мощности без риска сваривания контактов, так как они отсутствуют.


Каков ресурс срабатываний данного таймера по сравнению с обычным реле?

Поскольку в конструкции нет движущихся частей и механических контактов, ресурс реле THD3 практически не зависит от количества циклов переключения и значительно (в десятки раз) превышает срок службы электромеханических аналогов, что обеспечивает быструю окупаемость за счет отсутствия простоев и затрат на обслуживание.


Littelfuse THD3A21A15S
Littelfuse THD3A21A15S — это высокомощное твердотельное реле циклического типа (Recycling Flasher), разработанное для управления тяжелыми нагрузками в промышленных условиях. В отличие от стандартных таймеров, серия THD3 позволяет напрямую коммутировать двигатели, лампы накаливания и нагревательные элементы мощностью до 20 А, исключая необходимость в установке промежуточного магнитного контактора. Данная модель (индекс 15S) настроена на фиксированную задержку 15 секунд с циклом «включение-выключение». При подаче напряжения питания (120VAC для версии A) выход активируется на время T1, затем деактивируется на время T2, и цикл повторяется до снятия питания. Маркировка THD3A21A15S указывает на серию THD3, рабочее напряжение 120 В переменного тока, номинальный ток 20 А и фиксированный временной интервал. Твердотельное исполнение гарантирует практически неограниченный ресурс переключений, что делает его идеальной заменой электромеханическим реле в системах с высокой частотой срабатывания.
