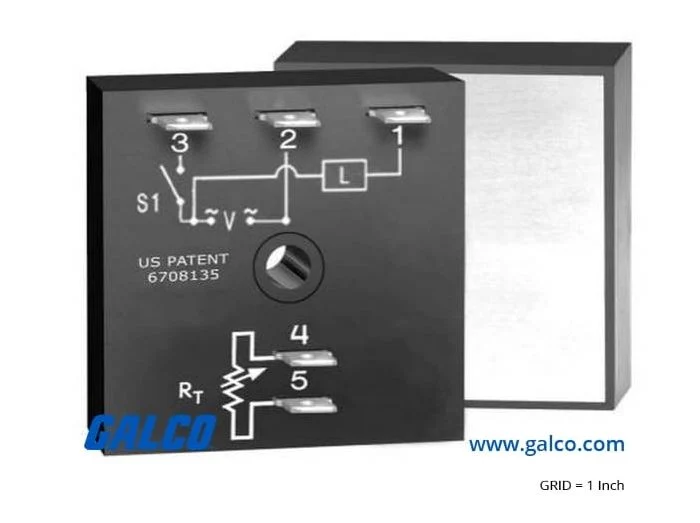

Littelfuse THD4B421

Артикул: THD4B421

Изготовитель: LITTELFUSE

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики THD4B421

Раздел

Реле

Подраздел

Littelfuse

Вес

Коммутируемый ток: 20А постоянный, до 200А импульсный (Inrush).
Логика работы: Delay-on-Make NC (Размыкание после задержки при замыкании управляющего контакта).
Временной диапазон: Регулируемый или фиксированный (в зависимости от суффикса) от 0.1 сек до 1000 мин.
Монтаж: Требуется установка на металлическую поверхность для обеспечения теплоотвода.
Точность: Заводская калибровка ±1%, дрейф повторения не более ±0.5%.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда LITTELFUSE на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Высокая нагрузочная способность: до 20А (200А пусковой ток)

Исключительная точность повторения: ±0.5%

Полностью герметичный твердотельный корпус (Solid State & Encapsulated)

Металлизированная поверхность для эффективного пассивного отвода тепла

Прямое управление мощными нагрузками без промежуточных контакторов

Применение

Промышленный нагрев: управление мощными нагревательными элементами и ТЭНами в печах и экструдерах.

Системы HVAC: запуск и остановка компрессоров, вентиляторов и мощных клапанов.

OEM-оборудование: использование в качестве встроенного контроллера времени в насосных станциях и конвейерных лентах.

Автоматизация технологических процессов: реализация алгоритмов задержки в цепях с высокими требованиями к точности ±0.5%.

Преимущества

Элиминация силовых контакторов: Прямая коммутация до 20А снижает общую стоимость спецификации (BOM) и габариты шкафа управления.

Интегрированное теплораспределение: Металлизированное основание использует монтажную панель как радиатор, предотвращая перегрев без установки дополнительных охладителей.

Повышенный ресурс Solid-State: Отсутствие подвижных частей гарантирует миллионы циклов срабатывания даже при экстремальных пусковых токах.

Защищенное исполнение: Герметичная заливка компаундом обеспечивает полную защиту от вибрации, влаги и пыли (промышленный стандарт надежности).

FAQ

Как правильно обеспечить теплоотвод для THD4B421 при токе 20А?

Реле необходимо монтировать на металлическую панель или радиатор. Металлизированная тыльная сторона устройства должна плотно прилегать к поверхности (рекомендуется использование теплопроводной пасты) для эффективного рассеивания тепла, выделяемого твердотельным выходом.

Каков расчетный срок службы устройства при максимальной нагрузке?

Благодаря полностью твердотельной структуре и отсутствию искрения контактов, срок службы THD4B421 практически не ограничен количеством циклов переключения, если соблюдается температурный режим.

В чем главное экономическое преимущество перехода на серию THD4?

Основная выгода — в сокращении затрат на компоненты. Вы заменяете два устройства (реле времени + силовой контактор) одним моноблоком, при этом повышаете надежность системы за счет исключения механических узлов.

Littelfuse THD4B421

Littelfuse THD4B421 — это высоконадежное твердотельное реле времени серии THD4, объединяющее в одном компактном корпусе интеллектуальную схему управления и силовой выход. Данная модель разработана для прямой коммутации двигателей, ТЭНов и клапанов, что позволяет инженерам исключать из схем дорогостоящие электромеханические контакторы. Устройство работает по алгоритму Delay-on-Make NC: нагрузка запитана сразу при подаче напряжения, а временная задержка инициируется внешним переключателем, по завершении которой нагрузка отключается. Выбор THD4B421 оправдан в задачах, где критична высокая цикличность, стойкость к пусковым токам до 200А и работа в жестких промышленных условиях, где обычные реле выходят из строя из-за износа контактов.
