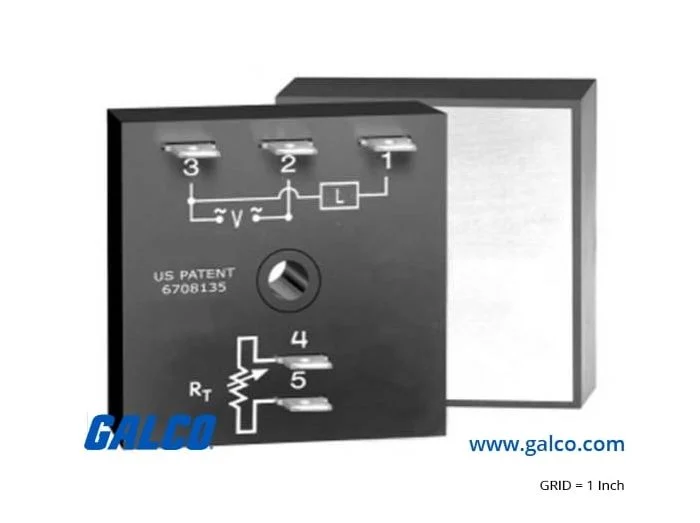

Littelfuse THDB224A

Артикул: THDB224A
Изготовитель: LITTELFUSE
Thumbnail 0
Littelfuse THDB224A 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики THDB224A

Раздел
Реле
Подраздел
Littelfuse
Вес
  • Тип нагрузки: Активная (нагреватели), индуктивная (двигатели, катушки), осветительная.
  • Электропитание: Строго 24VAC (номинал для модели THDB224A).
  • Монтаж: Требуется установка на плоскую металлическую поверхность (радиатор или панель шкафа) для рассеивания тепла.
  • Логика управления: Требуется постоянное наличие питающего напряжения; отсчет начинается при размыкании внешнего инициирующего выключателя.
  • Временные диапазоны: Выбираются переключателем или внешним резистором (0.1с–1000м).
  • Устойчивость: Стойкость к скачкам напряжения и переходным процессам в сети.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда LITTELFUSE на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Коммутация токов до 20А (200А пусковой) без использования внешнего контактора
Высокая точность повторения ±0.5% и заводская калибровка ±1%
Полностью твердотельная инкапсулированная конструкция (Solid-state)
Широкий диапазон настройки времени: от 0.1 сек до 1000 мин в 6 диапазонах
Металлизированное основание для эффективного отвода тепла
Применение
Системы HVAC: задержка выключения вентилятора после остановки горелки или чиллера для снятия остаточного тепла.
Промышленное освещение: управление мощными газоразрядными или светодиодными установками с высокими пусковыми токами.
Конвейерные линии: обеспечение плавного завершения технологического цикла при нажатии кнопки 'Стоп'.
Насосные станции: предотвращение гидроударов и работа насоса в режиме пост-циркуляции.
Сушильные камеры: управление ТЭНами и обдувом для предотвращения перегрева элементов.
Преимущества
Прямое управление мощной нагрузкой: Интеграция силового ключа на 20А в корпус реле времени снижает затраты на компоненты и монтаж.
Термическая стабильность: Металлизированная монтажная поверхность обеспечивает надежный теплоотвод, что критично при работе на максимальных токах.
Защита от агрессивной среды: Герметичный корпус (encapsulated) защищает электронику от вибраций, влажности и пыли, характерных для промышленных зон.
Алгоритм Delay-on-Break: Обеспечивает корректный цикл охлаждения или завершения процесса после размыкания управляющего сухого контакта.
Увеличенный ресурс: Отсутствие подвижных механических частей гарантирует миллионы циклов срабатывания без подгорания контактов.
FAQ

Что произойдет, если инициирующий контакт замкнется повторно во время отсчета времени?

В модели THDB224A повторное замыкание инициирующего контакта во время отсчета сбрасывает таймер. Выход остается включенным, а новый цикл задержки начнется только после следующего размыкания контакта.


Нужно ли обслуживать реле в процессе эксплуатации?

Благодаря полностью твердотельной архитектуре, реле не требует технического обслуживания. В нем нет контактов, которые могли бы окислиться или свариться, что делает его практически вечным при соблюдении температурного режима.


Какова экономическая выгода от использования THDB вместо связки 'реле + контактор'?

Использование THDB224A сокращает затраты на закупку оборудования примерно на 30%, уменьшает занимаемое место на DIN-рейке и вдвое снижает время на электромонтаж и трассировку проводов управления.


Littelfuse THDB224A
Littelfuse THDB224A — это высокомощное твердотельное реле задержки выключения (Delay-on-Break) серии Digi-Power. Инженерное решение данной модели позволяет напрямую управлять двигателями, лампами и нагревательными элементами, исключая из цепи промежуточные контакторы. Маркировка '224A' указывает на работу с управляющим напряжением 24VAC и возможность регулировки временных интервалов. В отличие от стандартных реле времени, THDB сочетает в себе микропроцессорную точность цифровой схемы с силовой электроникой, способной выдерживать значительные пусковые токи до 200А. Это идеальный выбор для систем, где критичны надежность, компактность и отсутствие механического износа контактов.
