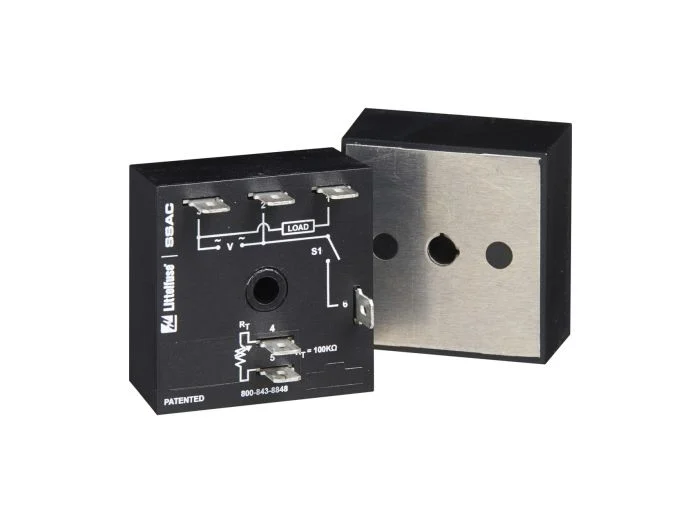

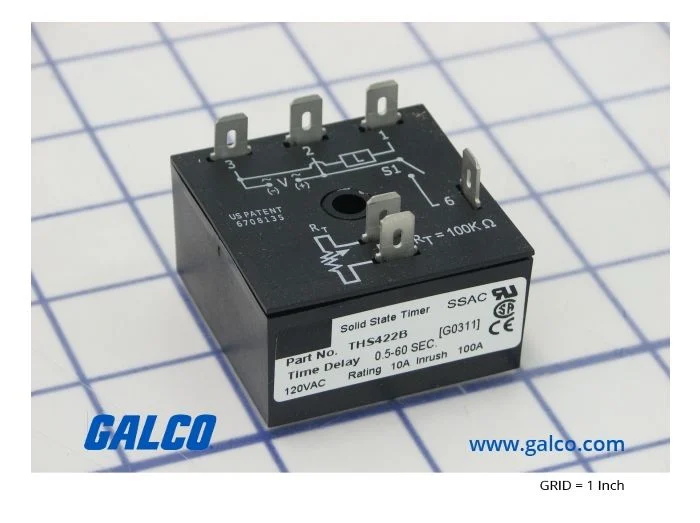

Littelfuse THS422B

Артикул: THS422B

Изготовитель: LITTELFUSE

Новый продукт Запросить стоимость и остатки 303 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики THS422B

Раздел

Реле

Подраздел

Littelfuse

Вес

Рабочее напряжение: 120VAC (переменный ток)
Временной диапазон: 0.5 – 60 секунд (настраиваемый или фиксированный в зависимости от модификации)
Номинальный ток: 20А (Steady State) при достаточном охлаждении
Пиковый ток: 200А (Inrush)
Тип логики: Single Shot (одиночное срабатывание по переднему фронту)
Монтаж: Обязательная установка на металлическую теплоотводящую поверхность для токов >5A
Интерфейс: Клеммное соединение для быстрой интеграции в шкафы управления

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда LITTELFUSE на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Коммутация токов до 20А (постоянно) и до 200А (пусковой ток) без внешнего контактора

Твердотельная архитектура (SSR): объединение функций прецизионного таймера и силового реле

Высокая точность: повторяемость срабатывания ±2%, заводская калибровка ±5%

Универсальное управление: работа с импульсными (Momentary) и фиксированными (Maintained) выключателями

Металлизированное основание для эффективного теплоотвода при монтаже на поверхность

Применение

Промышленные дозаторы: Управление электромагнитными клапанами для точной отсечки объема жидкостей или сыпучих масс.

Системы освещения: Плавное управление мощными осветительными установками с высокими пусковыми характеристиками.

Вендинговое оборудование: Формирование импульса выдачи в аппаратах самообслуживания и монетоприемниках (серия THC/THS).

Упаковочные линии: Контроль времени работы нагревательных элементов запайщиков пакетов.

Импульсная формовка: Задание временных интервалов в гидравлических и пневматических прессах.

Преимущества

Hybrid Power Control: Сочетание логики управления и силовой части в одном компактном корпусе экономит до 40% места на DIN-рейке или монтажной панели.

Thermal Management: Специальное металлизированное покрытие нижней части корпуса обеспечивает низкое термическое сопротивление, позволяя использовать прибор как полноценное SSR при монтаже на шасси.

Inrush Current Handling: Способность выдерживать 10-кратную перегрузку по току делает THS422B эталонным решением для управления емкостными и индуктивными нагрузками (двигатели, балласты).

Single-Shot Logic: Идеально подходит для процессов, требующих строго фиксированной длительности цикла, таких как дозирование или импульсная сварка, предотвращая перелив или перегрев из-за человеческого фактора.

FAQ

Нужно ли устанавливать дополнительный радиатор для Littelfuse THS422B?

При коммутации токов свыше 5А устройство необходимо монтировать на металлическую поверхность (шасси или радиатор) с использованием теплопроводной пасты. Металлизированное основание спроектировано для эффективного сброса тепла на внешнюю конструкцию.

Как таймер реагирует на повторное замыкание кнопки во время отсчета времени?

Модель THS422B игнорирует любые изменения состояния управляющего выключателя во время выполнения цикла. Перезапуск возможен только после завершения текущего интервала и размыкания контакта управления (Reset).

Какова долговечность реле при работе на индуктивную нагрузку?

Благодаря отсутствию дугового разряда (характерного для механических реле) и защите от пусковых токов в 200А, ресурс прибора измеряется миллионами циклов, что значительно превосходит окупаемость электромеханических компонентов.

Littelfuse THS422B

Littelfuse THS422B — это высокопроизводительное твердотельное реле времени серии THS, предназначенное для прецизионного управления мощными нагрузками в сетях 120VAC. Устройство реализует логику «Single Shot» (одиночный импульс): при замыкании управляющего контакта выход активируется на строго заданный интервал от 0.5 до 60 секунд, после чего отключается, независимо от того, остался ли выключатель замкнутым. Инженерная ценность модели заключается в ее способности напрямую коммутировать ТЭНы и лампы с пусковыми токами до 200А, что исключает необходимость в промежуточных пускателях. Отсутствие подвижных механических частей гарантирует бесперебойную работу в условиях высокой цикличности, где обычные реле выходят из строя из-за эрозии контактов.
