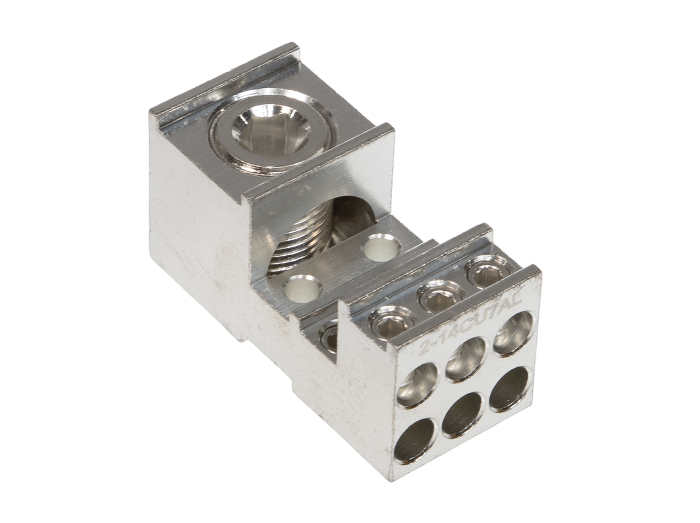

Littelfuse WCL003

Артикул: WCL003

Изготовитель: LITTELFUSE

Новый продукт Запросить стоимость и остатки 142 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики WCL003

Раздел

Распределительный блок

Подраздел

Littelfuse

Вес

Электрические параметры: Номинальное напряжение 600 VAC, ток 310-380 А в зависимости от материала жил.
Монтажные требования: Предназначен для установки на монтажную панель; требует соблюдения моментов затяжки, указанных в спецификации производителя.
Совместимость проводников: Вход (Line Side) — 6 AWG-500 kcmil; Выходы (Load Side) — 14-2 AWG.
Ограничения по среде: Степень защиты IP00 (открытый тип), требует установки в защищенный шкаф или использования дополнительных диэлектрических барьеров.
Материалы: Корпус из высокопрочного термопласта, токоведущие части — луженый алюминиевый сплав.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда LITTELFUSE на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Высокая нагрузочная способность: до 380 А для медных проводников

Компактная конфигурация 1-вход / 6-выходов для оптимизации разводки в щитах

Универсальные клеммы Box Lug для надежной фиксации кабеля без наконечников

Сертификация cULus, гарантирующая соответствие промышленным стандартам безопасности

Поддержка широкого диапазона сечений: от 6 AWG до 500 kcmil на входе

Применение

Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ).

Промышленные системы управления электродвигателями и насосными станциями.

Системы кондиционирования и вентиляции (HVAC) для запитки нескольких компрессорных агрегатов.

Распределительные узлы в системах возобновляемой энергетики и зарядных станциях для электромобилей.

Преимущества

Биметаллическая совместимость (AL9CU): Луженые алюминиевые зажимы позволяют использовать как медные (до 380 А), так и алюминиевые (до 310 А) проводники без риска электрохимической коррозии.

Эффективный кабель-менеджмент: Расширенный диапазон выходных сечений (14-2 AWG) дает инженеру гибкость при подключении нагрузки разной мощности к одному узлу.

Надежность монтажа: Панельное крепление обеспечивает жесткую фиксацию блока, исключая смещение при работе с тяжелыми кабелями большого сечения.

Минимизация точек нагрева: Конструкция Box Lug обеспечивает равномерное круговое сжатие жил проводника, что критически важно для предотвращения перегрева при пиковых нагрузках.

FAQ

Можно ли использовать WCL003 для соединения медного входного кабеля с алюминиевыми отводами?

Да, блок сертифицирован как AL9CU, что позволяет комбинировать медные и алюминиевые проводники. Рекомендуется использовать антиоксидантную пасту для алюминиевых жил для обеспечения долговечности контакта.

Требуется ли периодическая протяжка контактов данного блока?

В условиях промышленной эксплуатации с высокой термической циклической нагрузкой рекомендуется проводить проверку момента затяжки винтов один раз в год в рамках планового ТО.

Поставляется ли в комплекте защитная крышка (Cover)?

Данная модель (WCL003) поставляется без защитной крышки. Если требования безопасности объекта подразумевают защиту от случайного прикосновения, необходимо предусмотреть установку блока в закрытый бокс или подобрать соответствующий аксессуар отдельно.

Littelfuse WCL003

Littelfuse WCL003 — это промышленный распределительный блок (Splicer Block), разработанный для эффективного деления мощных силовых линий на несколько потребителей. Инженерное решение этой модели ориентировано на высокотоковые цепи до 600 В переменного тока. Основная задача блока — обеспечить переход от магистрального фидера (до 500 kcmil) к шести независимым веткам (до 2 AWG) с минимальными переходными сопротивлениями. В отличие от бюджетных аналогов, серия WCL от Littelfuse отличается повышенной термической стабильностью и механической прочностью зажимов, что исключает ослабление контактов при вибрациях или термических циклах. Компактный форм-фактор позволяет существенно сэкономить место в электротехнических шкафах, заменяя громоздкие сборки из нескольких клеммных колодок.
