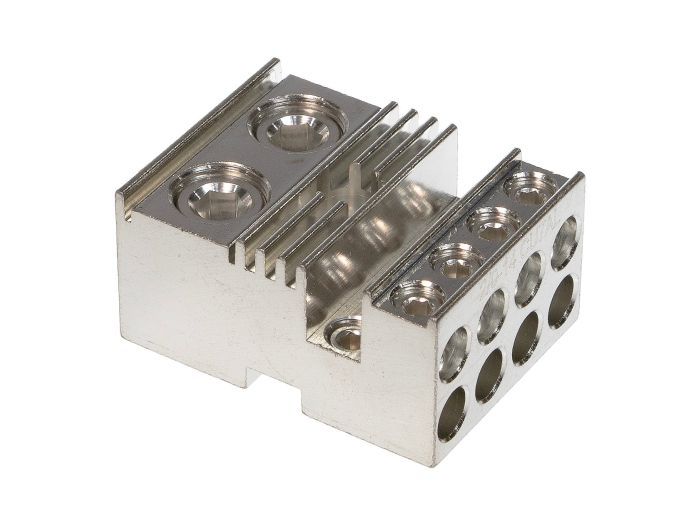

Littelfuse WCL010

Артикул: WCL010

Изготовитель: LITTELFUSE

Новый продукт Запросить стоимость и остатки 421 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики WCL010

Раздел

Распределительный блок

Подраздел

Littelfuse

Вес

Номинальное напряжение: 600 VAC (переменный ток).
Диапазон входного кабеля (Line Side): 4 AWG – 500 kcmil.
Диапазон выходного кабеля (Output Side): 14 – 2/0 AWG.
Тип монтажа: Прямой монтаж на панель (Panel Mount).
Материал зажимов: Высокопрочный алюминиевый сплав с покрытием.
Ограничения по защите: Степень защиты IP00 (открытый блок), требует установки в защищенный корпус или шкаф.
Соответствие стандартам: cULus Listed.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда LITTELFUSE на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Высокая нагрузочная способность: до 760 А для медных и до 620 А для алюминиевых проводников

Конфигурация «сплайсер»: 2 мощных входа и 8 независимых выходов на один полюс

Широкий диапазон сечений: поддержка кабелей от 14 AWG до 500 kcmil

Промышленный стандарт безопасности: полная сертификация cULus для сетей 600 В

Надежная фиксация: клеммы типа Box Lug обеспечивают стабильный электрический контакт

Применение

Вводно-распределительные устройства (ВРУ) и главные распределительные щиты (ГРЩ) промышленных объектов.

Системы управления мощными насосными станциями и компрессорами в нефтегазовой отрасли.

Распределительные узлы в системах альтернативной энергетики (солнечные и ветровые электростанции).

Промышленные системы кондиционирования и вентиляции (HVAC) крупных складских комплексов.

Шкафы управления станками с ЧПУ и автоматизированными производственными линиями.

Преимущества

Универсальность проводников: Клеммы Dual Rated позволяют безопасно комбинировать медные (Cu) и алюминиевые (Al) кабели в одной системе.

Оптимизация пространства: Компактное исполнение 2-к-8 позволяет существенно сократить габариты распределительного шкафа без потери мощности.

Вибростойкость соединений: Зажимы Box Lug гарантируют надежное удержание кабеля, минимизируя риск ослабления контакта и последующего перегрева при циклической нагрузке.

Эффективное распределение: Высокая плотность выходов (8 на полюс) упрощает разводку вторичных цепей управления и питания двигателей.

FAQ

Можно ли использовать WCL010 для соединения алюминиевого кабеля на входе и медного на выходе?

Да, данный блок имеет маркировку AL/CU (Dual Rated). Он специально разработан для работы с обоими типами металлов, что позволяет использовать его как переходник между алюминиевой магистралью и медной разводкой оборудования.

Требуется ли использование специальных наконечников при подключении кабеля к зажимам Box Lug?

Зажимы Box Lug позволяют подключать зачищенный кабель напрямую без использования наконечников. Однако для многожильных кабелей высокой гибкости рекомендуется следовать местным ПУЭ и стандартам производителя по моменту затяжки.

Входит ли в комплект поставки защитная диэлектрическая крышка?

Нет, модель Littelfuse WCL010 поставляется в базовой комплектации без крышки. Для обеспечения защиты от случайного прикосновения к токоведущим частям крышки заказываются отдельно как дополнительный аксессуар.

Littelfuse WCL010

Littelfuse WCL010 представляет собой высокомощный распределительный блок (сплайсер), предназначенный для интеграции в силовые цепи промышленного оборудования. С точки зрения электротехники, данная модель является критическим узлом при переходе от магистральных кабелей большого сечения (Line Side) к нескольким потребителям или ветвям цепи (Load Side). В отличие от стандартных клеммных колодок, серия WCL оптимизирована для работы с токами до 760 А, что делает её идеальным выбором для главных распределительных щитов и мощных электроприводов. Использование WCL010 позволяет инженерам отказаться от громоздких шинных сборок в пользу компактного панельного монтажа, обеспечивая при этом соответствие жестким требованиям UL по токам утечки и температурному режиму.
