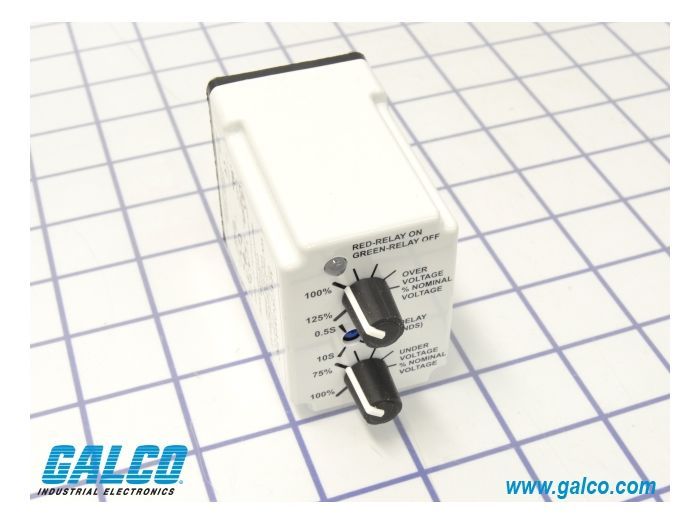

Macromatic VWKP120A

Артикул: VWKP120A
Изготовитель: MACROMATIC
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VWKP120A

Раздел
Реле защиты
Подраздел
Macromatic
Вес
  • Номинальное напряжение: 120V AC (линейный мониторинг).
  • Выходная конфигурация: DPDT (2 Form C), ток коммутации до 10A при 240VAC.
  • Временные характеристики: Регулируемая задержка срабатывания 0.1–10 сек; задержка повторного включения (Restart) 1 сек.
  • Монтаж: Требуется 8-контактная или 11-контактная розетка для установки на DIN-рейку (Plug-in дизайн).
  • Условия эксплуатации: Рабочая температура и класс защиты соответствуют промышленным стандартам (сертификация CE, cURus).
  • Ресурс: 10,000,000 механических операций; 100,000 операций при полной электрической нагрузке.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда MACROMATIC на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Двухпороговый контроль напряжения (Voltage Band) для защиты от перенапряжения и просадок в одной модели.
Мощный выход 10А DPDT, позволяющий управлять силовыми нагрузками или передавать сигнал в несколько цепей управления.
Регулируемая задержка срабатывания (0.1–10 секунд) для исключения ложных срабатываний при переходных процессах.
Высокая эксплуатационная надежность: механический ресурс до 10 миллионов циклов.
Компактный Plug-in корпус для быстрой установки и замены на DIN-рейку через стандартную розетку.
Применение
Защита однофазных электродвигателей насосов, компрессоров и вентиляционных установок.
Системы автоматизации HVAC для контроля корректности питания чиллеров и кондиционеров.
Защита входных цепей ПЛК и чувствительного лабораторного оборудования от нестабильных сетей.
Интеграция в шкафы управления АВР и распределительные щиты для контроля качества сетевого напряжения.
Преимущества
Прецизионный мониторинг окна напряжения: Реле гарантирует, что оборудование работает только в безопасном диапазоне, предотвращая перегрев обмоток и сбои логики контроллеров.
Интеллектуальная фильтрация помех: Встроенная регулируемая задержка Dropout (от 0.1 до 10 сек) позволяет игнорировать кратковременные просадки напряжения при пуске мощных двигателей.
Универсальность коммутации: Наличие контактов DPDT (2 перекидных контакта) на 10А избавляет от необходимости установки промежуточных реле, упрощая схему щита.
Визуальный контроль и диагностика: Яркий LED-индикатор мгновенно сообщает о статусе системы, сокращая время поиска неисправностей персоналом.
FAQ

Как настроить пороги срабатывания Pickup и Dropout в этой модели?

Настройка производится с помощью поворотных регуляторов на передней панели реле. Pickup устанавливает верхний предел вовлечения, а Dropout — нижнюю границу отключения. Это позволяет создать индивидуальное «окно» безопасности для вашего типа нагрузки.


Нужно ли перенастраивать реле после аварийного отключения?

Нет, VWKP120A работает в автоматическом режиме. После возвращения напряжения в заданный диапазон (с учетом гистерезиса) реле восстановит исходное состояние через фиксированную задержку в 1 секунду.


Какова гарантия окупаемости установки данного реле?

Стоимость реле Macromatic VWKP120A в десятки раз меньше стоимости среднего промышленного двигателя или контроллера. Устройство окупается при первом же скачке напряжения в сети, предотвращая выгорание дорогостоящих компонентов и простой линии.


Macromatic VWKP120A
Macromatic VWKP120A — это специализированное реле контроля диапазона напряжения (Voltage Band) серии VW, предназначенное для защиты промышленного оборудования от работы в критических режимах питания. В отличие от простых реле контроля фаз, данное устройство мониторит «окно» напряжения, обеспечивая защиту как от опасного повышения (Over-voltage), так и от падения напряжения (Under-voltage). Инженерное решение модели VWKP120A с питанием 120VAC идеально подходит для систем, где точность срабатывания напрямую влияет на срок службы электродвигателей и электроники.

Маркировка модели расшифровывается как: серия VW (Voltage Band), K (тип настройки диапазона), P (Plug-in монтаж), 120A (номинал 120V AC). Выбирая эту модель вместо бюджетных аналогов, вы получаете расширенный функционал настройки Pickup и Dropout, что позволяет точно адаптировать защиту под специфику конкретной электросети и избежать необоснованных простоев оборудования.
MACROMATIC
MACROMATIC – производитель электронных компонентов. В ассортименте реле и устройства контроля уровня. Продукция для промышленных систем управления.
