Mencom MCX-26FP-FW-SC

Артикул: MCX-26FP-FW-SC
Изготовитель: MENCOM

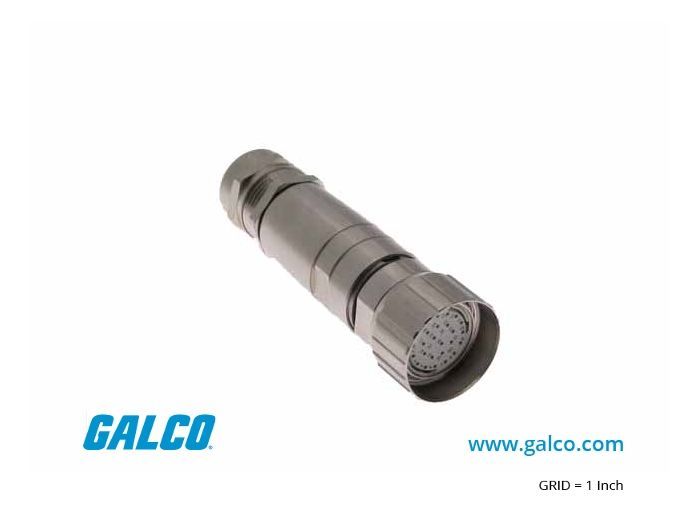

Thumbnail 0
Mencom MCX-26FP-FW-SC 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MCX-26FP-FW-SC

Раздел
Полевые подключаемые разъемы датчиков
Подраздел
Mencom
Вес
  • Электрические параметры: Максимальное напряжение 60V AC/DC, ток до 3A на контакт.
  • Монтажные характеристики: Соединительная резьба M27, монтаж проводников методом пайки (Solder Cup).
  • Совместимость: Соединяется со стандартными штекерами Mencom серии MC M27 26-pin.
  • Условия эксплуатации: Рабочая температура от -40°C до +105°C (в зависимости от типа используемого кабеля), степень защиты IP67 в сочлененном состоянии.
  • Материалы: Контакты из медного сплава с золотым напылением для предотвращения коррозии и обеспечения минимального сопротивления.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда MENCOM на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Высокая плотность контактов: 26-полюсное исполнение для передачи сложных сигналов
Класс защиты IP67: полная герметичность в условиях запыленности и кратковременного погружения в воду
Полевая сборка (Field Wireable): возможность монтажа разъема непосредственно на объекте без спецтехники для опрессовки
Тип подключения Solder Cup: надежная фиксация жил кабеля методом пайки для стабильного электрического контакта
Прочный корпус M27: устойчивость к вибрационным нагрузкам и механическим воздействиям
Применение
Роботизированные ячейки: подключение многоосевых манипуляторов и систем обратной связи.
Станки с ЧПУ: передача данных от линеек, энкодеров и концевых выключателей к контроллеру.
Автоматизированные линии розлива и упаковки: интеграция датчиков присутствия и позиционирования в зонах с высокой влажностью.
Системы технического зрения: питание и передача триггерных сигналов для промышленных камер.
Транспортное машиностроение: организация межблочных соединений в бортовых системах управления.
Преимущества
Гибкость проектирования: Использование технологии Field Wireable избавляет от необходимости заказа дорогостоящих заводских сборок фиксированной длины, позволяя адаптировать систему под конкретную геометрию оборудования.
Эффективность сигнальных линий: Номинальный ток 3 Ампера при напряжении 60 Вольт на каждый из 26 контактов позволяет объединить силовые и сигнальные цепи датчиков в одном интерфейсе.
Долговечность в агрессивных средах: Сочетание материалов корпуса и уплотнителей гарантирует сохранение характеристик при воздействии индустриальных масел, СОЖ и влаги.
Оптимизация пространства: Стандарт M27 обеспечивает высокую концентрацию соединений при умеренных габаритах, что актуально для компактных распределительных коробок и шкафов управления.
FAQ

Какое сечение провода допустимо для пайки в контакты этого разъема?

Для данного разъема рекомендуется использовать проводники сечением от 22 до 20 AWG (0.34 - 0.5 мм²), что обеспечивает оптимальное заполнение паяльной чашечки и надежную передачу тока до 3А.


Требуется ли специальное обслуживание разъема в процессе эксплуатации?

Разъем является необслуживаемым. Однако при первичной сборке важно убедиться в правильной установке уплотнительных колец и плотной затяжке кабельного ввода для обеспечения заявленного класса защиты IP67.


В чем экономическое преимущество покупки полевого разъема вместо готового кабеля?

Полевой разъем позволяет избежать затрат на складские запасы кабелей разной длины и дает возможность использовать имеющийся в наличии кабель нужной марки (например, маслостойкий или экранированный), что снижает общую стоимость владения системой на 15-25%.


Mencom MCX-26FP-FW-SC
Mencom MCX-26FP-FW-SC представляет собой высокоплотный 26-контактный гнездовой разъем (Female) серии MC, предназначенный для создания надежных интерфейсов в системах промышленной автоматизации. Инженерное решение данной модели ориентировано на задачи, где требуется передача множества контрольных сигналов через один компактный узел в форм-факторе M27. Маркировка расшифровывается как: MCX (серия), 26 (количество полюсов), FP (Female Plug — розетка), FW (Field Wireable — для полевой сборки), SC (Solder Cup — чашечки под пайку). В отличие от литых кабельных сборок, данный разъем позволяет инженеру самостоятельно определить необходимую длину кабеля и оперативно провести ремонт или модернизацию линии связи без замены всего жгута, что критически важно для минимизации простоев оборудования.
MENCOM
MENCOM – производитель электрических компонентов, включая разъемы, розетки, коробки и блоки распределения питания. Компания предлагает широкий спектр продукции для промышленного оборудования и других областей применения.
