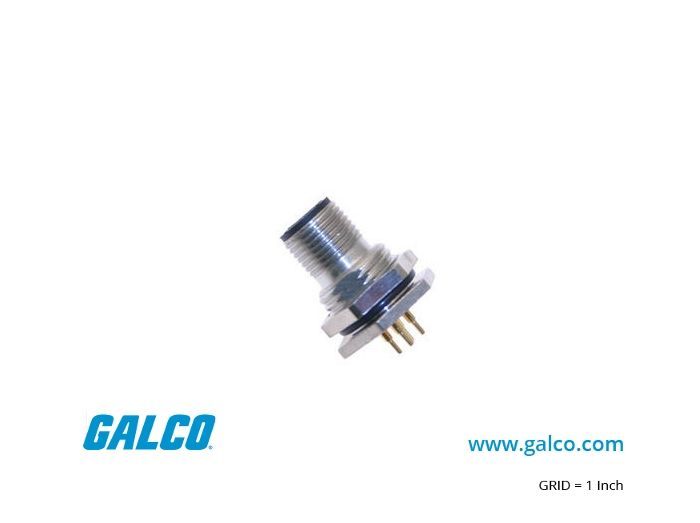

Mencom MDC-5MR-BM-PCB

Артикул: MDC-5MR-BM-PCB

Изготовитель: MENCOM

Новый продукт Запросить стоимость и остатки 117 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MDC-5MR-BM-PCB

Раздел

Розетки

Подраздел

Mencom

Вес

Тип интерфейса: Micro-DC (M12), A-coding (стандарт для сенсоров).
Конфигурация: 5 контактов, тип 'папа' (Male).
Электрические параметры: номинальное напряжение 60 В, ток до 2 А.
Монтаж: Board Mount (BM) — пайка в сквозные отверстия печатной платы.
Степень защиты: IP67 (в сочлененном состоянии с ответной частью).
Совместимость: Полная взаимозаменяемость с кабельными сборками стандартов Euro-style и Micro-change.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда MENCOM на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Промышленный стандарт Micro-DC (M12) для универсальной совместимости

Прямой монтаж на печатную плату (PCB) для компактных решений

Класс защиты IP67: полная герметичность в пыльных и влажных средах

Поддержка как AC, так и DC приложений до 60В/2А

5-контактное исполнение (Male) для надежной передачи сигналов и питания

Применение

Интеграция в корпуса интеллектуальных датчиков давления, потока и температуры.

Использование в качестве входных/выходных портов на компактных контроллерах и PLC-модулях.

Подключение систем безопасности: световых завес, магнитных замков и матов безопасности.

Применение в распределительных коробках (I/O блоки) для подключения исполнительных механизмов на конвейерных линиях.

Преимущества

Виброустойчивое резьбовое соединение: предотвращает самопроизвольное размыкание в зоне работы двигателей и приводов.

Механическая прочность интерфейса: латунный корпус с никелированием обеспечивает долговечность при многократных циклах сочленения.

Оптимизация производства: конструкция для монтажа в отверстия печатной платы (THT) упрощает процесс сборки и контроля качества пайки.

Высокая плотность контактов: 5-пиновая конфигурация позволяет передавать питание и сигналы управления через один компактный порт.

FAQ

Допускается ли использование данного разъема для передачи данных в протоколах Fieldbus?

Да, 5-контактная конфигурация M12 (A-coded) является стандартной для многих промышленных сетей, включая DeviceNet и CANopen, при условии соблюдения волнового сопротивления трасс на печатной плате.

Какова устойчивость разъема к агрессивным средам при установке на печатную плату?

Сам разъем обеспечивает защиту IP67 со стороны сочленения. Для полной защиты устройства рекомендуется использовать уплотнительные кольца (O-rings) между корпусом прибора и разъемом, чтобы исключить попадание влаги на PCB.

Входит ли в комплект поставки гайка для крепления к корпусу?

Данная модификация (BM-PCB) предназначена для установки непосредственно на плату. Наличие крепежной гайки для фиксации на панели зависит от конкретной ревизии корпуса; рекомендуется уточнять наличие монтажной фурнитуры при заказе.

Mencom MDC-5MR-BM-PCB

Mencom MDC-5MR-BM-PCB представляет собой штекерный разъем серии Micro-DC (широко известной как M12 или Euro-style), специально разработанный для прямой интеграции на печатные платы. В условиях промышленной автоматизации данный разъем служит надежным интерфейсом между внутренней электроникой устройства и внешними полевыми устройствами. Маркировка MDC-5MR-BM-PCB расшифровывается как: серия Micro-DC, 5 контактов, Male (штекер), Receptacle (розетка/разъем), Board Mount (монтаж на плату).

Использование этого компонента позволяет инженерам исключить промежуточный проводной монтаж внутри корпуса прибора, что значительно повышает вибростойкость и помехозащищенность системы. В отличие от стандартных бытовых разъемов, серия MDC спроектирована для работы в условиях жесткого температурного цикла и механических нагрузок, что делает её идеальным выбором для производства датчиков, исполнительных механизмов и модулей распределенного ввода-вывода.

MENCOM

MENCOM специализируется на производстве электрических аксессуаров и компонентов. В ассортименте компании представлены разъемы, блоки распределения питания, розетки и другие решения для различных нужд, включая промышленное оборудование.
