Mencom MDCDN-5FYMF

Артикул: MDCDN-5FYMF

Изготовитель: MENCOM

Новый продукт Запросить стоимость и остатки 135 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MDCDN-5FYMF

Раздел

Адаптеры соединительных шнуров датчиков

Подраздел

Mencom

Вес

Тип разъема: MDC (Micro-DC) 5-pin, совместим со стандартом M12.
Электрические параметры: Номинальное напряжение 300 В, ток 4 А.
Конфигурация контактов: 5 полюсов (V+, V-, CAN_H, CAN_L, Shield).
Материал корпуса: Маслостойкий полиуретан (PUR) или аналогичный полимер с литой фиксацией.
Совместимость: Полное соответствие спецификациям ODVA для DeviceNet сетей.
Ограничения: Не рекомендуется превышать суммарную токовую нагрузку 4А на общую ветвь сплиттера.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда MENCOM на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Сплиттер типа Y для топологии DeviceNet (разветвление Trunk/Drop)

Класс защиты IP67 для тяжелых условий эксплуатации

Пропускная способность по току до 4 Ампер на контакт

5-полюсное исполнение (стандарт MDC/M12)

Высокая диэлектрическая прочность до 300В

Применение

Построение систем распределенного ввода-вывода (I/O) в автомобильной и пищевой промышленности.

Подключение групп бесконтактных датчиков (proxes) и фотореле к единой магистрали управления.

Управление блоками электромагнитных клапанов и пневмоостровов через интерфейс DeviceNet.

Модернизация существующих автоматизированных линий с целью добавления новых узлов контроля.

Преимущества

Оптимизация сетевой топологии: Позволяет быстро добавлять датчики и исполнительные механизмы в существующую сеть DeviceNet, сокращая время простоя оборудования.

Целостность сигнала CAN-bus: Литой корпус и качественное экранирование минимизируют электромагнитные помехи, что критично для высокоскоростных промышленных сетей.

Устойчивость к агрессивной среде: Степень защиты IP67 гарантирует надежную работу в условиях воздействия смазочно-охлаждающих жидкостей, пыли и влаги.

Экономия пространства: Компактный форм-фактор заменяет использование активных T-портов там, где требуется простое пассивное разветвление.

FAQ

Можно ли использовать MDCDN-5FYMF для обычных датчиков M12 (не DeviceNet)?

Технически разъем MDC 5-pin физически совместим со стандартом M12. Однако схема разводки контактов оптимизирована под DeviceNet (CAN-интерфейс + питание). Перед использованием с обычными датчиками необходимо убедиться в совпадении распиновки (pin-out), чтобы избежать короткого замыкания.

Требует ли данный сплиттер обслуживания в процессе эксплуатации?

Сплиттер является необслуживаемым компонентом. Благодаря литому корпусу и степени защиты IP67, он устойчив к вибрациям. Рекомендуется только периодическая проверка момента затяжки резьбовых соединений в зонах с экстремальной вибрационной нагрузкой.

Как этот адаптер влияет на общую длину сегмента сети DeviceNet?

Как пассивный компонент, MDCDN-5FYMF вносит минимальное затухание. При расчете сети его следует учитывать как точку ответвления (Drop line). Максимальная длина ответвления должна соответствовать правилам ODVA (обычно не более 6 метров для суммарной длины drop-линий).

Mencom MDCDN-5FYMF

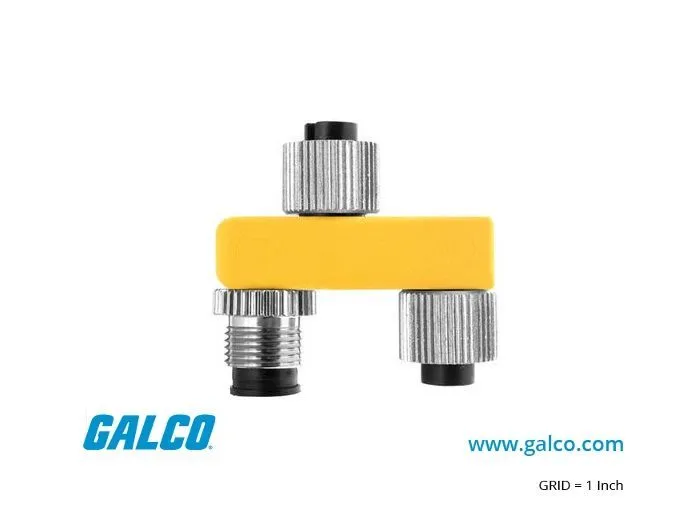

Mencom MDCDN-5FYMF представляет собой специализированный Y-образный разветвитель (сплиттер) серии MDC, разработанный специально для систем промышленной автоматизации, работающих по протоколу DeviceNet. Как инженерное решение, этот адаптер позволяет реализовать «drop» (ответвление) от магистральной линии (trunk line) без необходимости разрезания кабеля или установки громоздких распределительных коробок. Маркировка MDCDN указывает на принадлежность к DeviceNet-совместимым компонентам MDC (Micro-DC), что гарантирует полную совместимость с CAN-bus физическим уровнем. Использование данного сплиттера критически важно для сохранения целостности сигнала и минимизации переходного сопротивления в кольцевых и радиальных сетях, где стабильность передачи данных и питания (V+, V-) является приоритетом.
