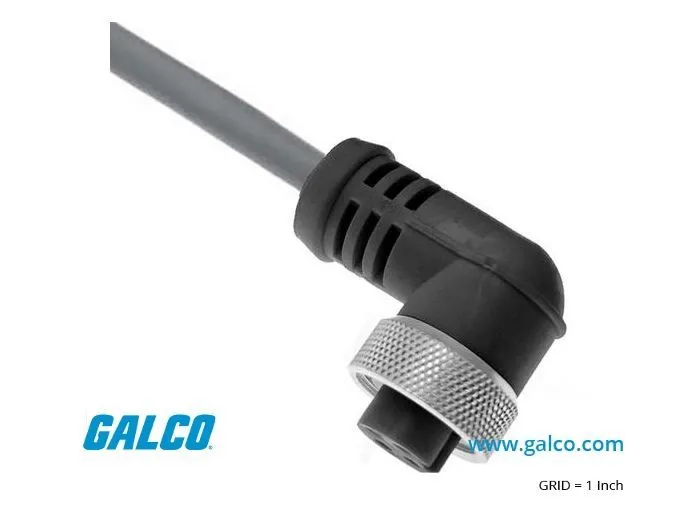

Mencom MINDD-5FP-2M-R

Артикул: MINDD-5FP-2M-R

Изготовитель: MENCOM

Новый продукт Запросить стоимость и остатки 308 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MINDD-5FP-2M-R

Раздел

Соединительные кабели для датчиков

Подраздел

Mencom

Вес

Интерфейс и протокол: Полная совместимость со спецификациями ODVA для DeviceNet (CAN-based).
Конфигурация разъема: 5-pin, Mini-Change, угловой (90 градусов).
Ограничения по длине: Максимальная длина ответвления (drop line) для DeviceNet ограничена 6 метрами, кабель 2м находится в безопасном диапазоне для любых скоростей передачи.
Электрические параметры: Номинальный ток и напряжение соответствуют стандартам полевых шин для питания полевых устройств.
Условия среды: Стойкость к индустриальным маслам и агрессивным средам (согласно классу защиты IP67 при правильной затяжке).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда MENCOM на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Стандартизированный интерфейс DeviceNet для передачи питания и данных по одному кабелю

Угловое исполнение (Right Angle) для монтажа в условиях ограниченного пространства

5-контактный разъем типа Female (мама) промышленного стандарта Mini-Change

Длина 2 метра — оптимальный размер для формирования ответвлений (Drop line) без избыточных петель

Высокая степень защиты от электромагнитных помех для стабильной работы полевой шины

Применение

Автоматизированные конвейерные системы: Подключение фотоэлектрических и индуктивных датчиков к магистральной линии.

Управление пневматикой: Соединение распределительных островов и клапанов с контроллером через узлы DeviceNet.

Автомобильная промышленность: Использование в роботизированных ячейках, где требуется компактное и надежное подключение на подвижных частях.

Системы паллетирования: Организация связи между удаленными модулями ввода-вывода и центральным ПЛК.

Преимущества

Целостность данных в промышленных условиях: Экранированная конструкция кабеля минимизирует влияние наводок от силовых агрегатов и частотных преобразователей.

Надежность топологии Drop-Line: Оптимизированное сечение проводников позволяет передавать как сигналы управления, так и питание для периферийных устройств без существенных просадок напряжения.

Механическая долговечность: Вибростойкое исполнение разъема предотвращает самопроизвольное откручивание в условиях работы станков и конвейерных линий.

Быстрый ввод в эксплуатацию: Цветовая кодировка и стандарт распиновки исключают ошибки при интеграции новых узлов в существующую сеть DeviceNet.

FAQ

Можно ли использовать этот кабель для подключения обычных датчиков M12?

Нет, данный кабель использует разъем серии Mini-Change (7/8"), который больше стандартного M12. Он предназначен специально для оборудования с интерфейсом DeviceNet.

Требуется ли специальное обслуживание разъемов в процессе эксплуатации?

Кабель является необслуживаемым. Рекомендуется периодическая проверка надежности затяжки накидной гайки в условиях сильных вибраций и осмотр внешней оболочки на предмет механических повреждений.

Как угловой разъем влияет на пропускную способность шины?

Геометрия разъема (Right Angle) Mencom спроектирована так, чтобы сохранять волновое сопротивление линии. Это не оказывает влияния на скорость передачи данных вплоть до максимальных 500 кбит/с.

Mencom MINDD-5FP-2M-R

Соединительный кабель Mencom MINDD-5FP-2M-R разработан специально для построения сетей DeviceNet по топологии «trunk-and-drop». Как инженерное решение, данный кабель выполняет роль ответвления (drop line), соединяя конечные устройства (датчики, актуаторы, клапаны) с основной магистралью. Маркировка расшифровывается следующим образом: MINDD — серия для DeviceNet, 5FP — 5-полюсный охватывающий разъем (Female Plug), 2M — длина 2 метра, R/A — угловой разъем (Right Angle).

Выбор этой модели обоснован в тех случаях, когда прямой ввод кабеля невозможен из-за близости стенок оборудования или риска механического повреждения прямого штекера. В отличие от стандартных аналогов, Mencom обеспечивает жесткое соблюдение импеданса, критически важного для протоколов на базе CAN, что предотвращает отражение сигналов и ошибки CRC в сети.

MENCOM

MENCOM – поставщик электрических компонентов и аксессуаров. Компания предлагает различные решения, включая разъемы, коробки, розетки и блоки распределения питания, используемые в промышленном оборудовании и других сферах.
