Mencom VAZ-220-00

Артикул: VAZ-220-00
Изготовитель: MENCOM

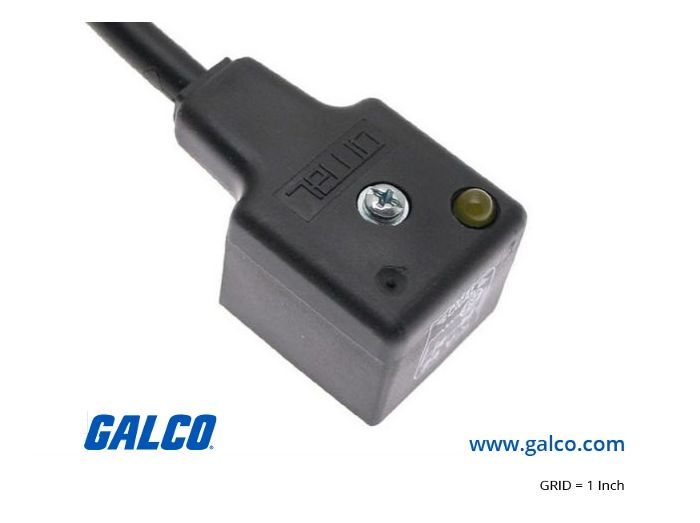

Thumbnail 0
Mencom VAZ-220-00 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VAZ-220-00

Раздел
Соединители клапанов
Подраздел
Mencom
Вес
  • Интерфейс: DIN 43650 Form A (ширина 27-28 мм, шаг контактов 18 мм).
  • Электрические параметры: Напряжение 24V AC/DC, конфигурация контактов 2 + Ground.
  • Тип защиты: Светодиод + Стабилитрон (Zener diode) для защиты от индуктивных выбросов.
  • Кабель: Длина 2 метра, оболочка из износостойкого материала (PVC/PUR).
  • Монтаж: Центральный винт и профильное уплотнение (входят в комплект) для обеспечения герметичности.
  • Ограничения: Не использовать в цепях с напряжением выше 24V во избежание повреждения схемы индикации.
  • Интерфейс: DIN 43650 Form A (ширина 27-28 мм, шаг контактов 18 мм).
  • Электрические параметры: Напряжение 24V AC/DC, конфигурация контактов 2 + Ground.
  • Тип защиты: Светодиод + Стабилитрон (Zener diode) для защиты от индуктивных выбросов.
  • Кабель: Длина 2 метра, оболочка из износостойкого материала (PVC/PUR).
  • Монтаж: Центральный винт и профильное уплотнение (входят в комплект) для обеспечения герметичности.
  • Ограничения: Не использовать в цепях с напряжением выше 24V во избежание повреждения схемы индикации.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда MENCOM на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Стандарт DIN 43650 Form A (расстояние между контактами 18 мм)
Интегрированный литой кабель длиной 2 метра для быстрого монтажа
Встроенная светодиодная (LED) индикация рабочего состояния
Защита цепи с помощью стабилитрона (Zener Diode) от скачков напряжения
Степень защиты IP67 при правильной установке с уплотнением
Применение
Управление гидравлическими и пневматическими распределителями в автоматизированных линиях.
Подключение электромагнитных клапанов в системах водоподготовки и химической дозации.
Комплектация мобильной гидравлики и спецтехники с бортовой сетью 24В.
Системы конвейерного типа и упаковочное оборудование с высокой циклической нагрузкой.
Управление гидравлическими и пневматическими распределителями в автоматизированных линиях.
Подключение электромагнитных клапанов в системах водоподготовки и химической дозации.
Комплектация мобильной гидравлики и спецтехники с бортовой сетью 24В.
Системы конвейерного типа и упаковочное оборудование с высокой циклической нагрузкой.
Преимущества
Эффективное подавление помех: Стабилитроны (Zener) обеспечивают сверхбыстрое ограничение пиков напряжения, защищая чувствительные реле и транзисторные ключи.
Ускоренная диагностика: Яркий LED-индикатор позволяет техническому персоналу мгновенно определить наличие питания на клапане без использования мультиметра.
Виброустойчивость: Литой корпус (molded) предотвращает ослабление контактов и попадание влаги внутрь разъема, что характерно для полевых разборных моделей.
Максимальная герметичность: Заводская опрессовка кабеля соответствует стандарту IP67, обеспечивая защиту от масел, СОЖ и пыли в тяжелых промышленных условиях.
Эффективное подавление помех: Стабилитроны (Zener) обеспечивают сверхбыстрое ограничение пиков напряжения, защищая чувствительные реле и транзисторные ключи.
Ускоренная диагностика: Яркий LED-индикатор позволяет техническому персоналу мгновенно определить наличие питания на клапане без использования мультиметра.
Виброустойчивость: Литой корпус (molded) предотвращает ослабление контактов и попадание влаги внутрь разъема, что характерно для полевых разборных моделей.
Максимальная герметичность: Заводская опрессовка кабеля соответствует стандарту IP67, обеспечивая защиту от масел, СОЖ и пыли в тяжелых промышленных условиях.
FAQ

Можно ли использовать данный кабель для клапанов на 110V или 220V?

Нет, данная модель строго ограничена напряжением 24V. Встроенные стабилитроны и LED-индикатор рассчитаны на низковольтную сеть и выйдут из строя при подаче высокого напряжения.


Как часто требуется обслуживание разъема VAZ-220-00?

Благодаря литой конструкции разъем является необслуживаемым. Рекомендуется только периодическая проверка затяжки центрального винта и целостности внешней оболочки кабеля при плановом ТО оборудования.


В чем преимущество стабилитрона (Zener) перед варистором в этой модели?

Стабилитроны срабатывают быстрее и точнее фиксируют уровень напряжения, что обеспечивает более надежную защиту для полупроводниковых выходов современных систем управления (ПЛК) при работе с постоянным током.


Mencom VAZ-220-00
Mencom VAZ-220-00 представляет собой промышленный соединитель для электромагнитных клапанов, выполненный в форм-факторе DIN A. Основная задача данной модели — обеспечить надежную передачу управляющего сигнала на соленоид в условиях вибраций и воздействия агрессивных сред. Расшифровка маркировки указывает на рабочее напряжение 24V, наличие защитных стабилитронов (Zener) и светодиода для визуального контроля питания. Конструкция 2+E подразумевает два активных контакта и заземление.

В отличие от разборных аналогов, этот литой соединительный кабель исключает ошибки при монтаже и гарантирует герметичность соединения. Использование стабилитронов критически важно для защиты выходов ПЛК (программируемых логических контроллеров) от обратных ЭДС, возникающих при отключении индуктивной нагрузки соленоида. Это экспертное решение для минимизации простоев оборудования из-за выхода из строя электроники управления.
