Mencom VEN-220-00

Артикул: VEN-220-00
Изготовитель: MENCOM
Thumbnail 0
Thumbnail 1
Mencom VEN-220-00 0
Mencom VEN-220-00 1
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики VEN-220-00

Раздел
Соединители клапанов
Подраздел
Mencom
Вес
  • Тип разъема: Industry Standard Type C (расстояние между контактами обычно 9.4 мм, уточнять по чертежу).
  • Количество контактов: 2 рабочих полюса + 1 контакт заземления (2+PE).
  • Длина кабеля: 2 метра (стандартная длина для большинства внутристаночных соединений).
  • Электрическая схема: Без индикации и защиты (Straight wired), что требует проверки наличия супрессоров на стороне контроллера/ПЛК.
  • Рабочая среда: Совместимость с индустриальными маслами и стандартными чистящими средствами.
  • Ограничения: Не рекомендуется для использования в зонах с экстремально высокими температурами без дополнительной термозащиты кабеля.
  • Тип разъема: Industry Standard Type C (расстояние между контактами обычно 9.4 мм, уточнять по чертежу).
  • Количество контактов: 2 рабочих полюса + 1 контакт заземления (2+PE).
  • Длина кабеля: 2 метра (стандартная длина для большинства внутристаночных соединений).
  • Электрическая схема: Без индикации и защиты (Straight wired), что требует проверки наличия супрессоров на стороне контроллера/ПЛК.
  • Рабочая среда: Совместимость с индустриальными маслами и стандартными чистящими средствами.
  • Ограничения: Не рекомендуется для использования в зонах с экстремально высокими температурами без дополнительной термозащиты кабеля.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда MENCOM на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Промышленный стандарт исполнения Type C (Industry Standard) для компактных гидро- и пневмосистем
Предустановленный литой кабель длиной 2 метра для быстрого монтажа без пайки
Конфигурация контактов 2+Earth (заземление) обеспечивает надежную электрическую безопасность
Пассивное исполнение (W/O ELECT): отсутствие встроенных светодиодов и варисторов повышает отказоустойчивость в цепях с внешним управлением защитой
Высокая виброустойчивость благодаря монолитному соединению разъема с кабелем
Промышленный стандарт исполнения Type C (Industry Standard) для компактных гидро- и пневмосистем
Предустановленный литой кабель длиной 2 метра для быстрого монтажа без пайки
Конфигурация контактов 2+Earth (заземление) обеспечивает надежную электрическую безопасность
Пассивное исполнение (W/O ELECT): отсутствие встроенных светодиодов и варисторов повышает отказоустойчивость в цепях с внешним управлением защитой
Высокая виброустойчивость благодаря монолитному соединению разъема с кабелем
Применение
Управление пневматическими распределителями в автоматизированных линиях розлива и упаковки.
Подключение гидравлических клапанов в станочном оборудовании (ЧПУ, прессы).
Системы орошения и дозирования в химической промышленности, где требуются надежные и быстрозаменяемые соединения.
Интеграция в модульные блоки клапанов (Valve Terminals) для управления манипуляторами роботов.
Управление пневматическими распределителями в автоматизированных линиях розлива и упаковки.
Подключение гидравлических клапанов в станочном оборудовании (ЧПУ, прессы).
Системы орошения и дозирования в химической промышленности, где требуются надежные и быстрозаменяемые соединения.
Интеграция в модульные блоки клапанов (Valve Terminals) для управления манипуляторами роботов.
Преимущества
Герметичность и защита IP67: Литая конструкция корпуса предотвращает попадание влаги и пыли даже в условиях интенсивной мойки оборудования или воздействия агрессивных жидкостей.
Универсальность электрических параметров: Отсутствие встроенных схем защиты позволяет использовать разъем в широком диапазоне напряжений, определяемом только характеристиками изоляции и сечением жил.
Стойкость к механическим нагрузкам: Интегрированная защита от перегиба кабеля в месте входа в разъем значительно увеличивает срок службы при работе на подвижных частях механизмов.
Оптимизация складских остатков: Стандарт Industry Standard Type C совместим с клапанами большинства ведущих мировых производителей, что делает VEN-220-00 универсальным ЗИП-решением.
Герметичность и защита IP67: Литая конструкция корпуса предотвращает попадание влаги и пыли даже в условиях интенсивной мойки оборудования или воздействия агрессивных жидкостей.
Универсальность электрических параметров: Отсутствие встроенных схем защиты позволяет использовать разъем в широком диапазоне напряжений, определяемом только характеристиками изоляции и сечением жил.
Стойкость к механическим нагрузкам: Интегрированная защита от перегиба кабеля в месте входа в разъем значительно увеличивает срок службы при работе на подвижных частях механизмов.
Оптимизация складских остатков: Стандарт Industry Standard Type C совместим с клапанами большинства ведущих мировых производителей, что делает VEN-220-00 универсальным ЗИП-решением.
FAQ

Можно ли использовать данный разъем для подключения клапана на 24V DC и 220V AC?

Да, так как модель VEN-220-00 не содержит встроенных светодиодов и варисторов, она является электрически «прозрачной» и может применяться в широком диапазоне напряжений, если ток нагрузки не превышает номинальный для данного типа разъемов.


Каков ресурс данного разъема при работе на вибростенде или подвижной каретке?

Благодаря литому корпусу (molded) и встроенному компенсатору натяжения, разъем значительно превосходит разборные полевые модели по виброустойчивости. Срок службы зависит от радиуса изгиба кабеля, но в статичном или умеренно подвижном состоянии он рассчитан на весь цикл эксплуатации оборудования.

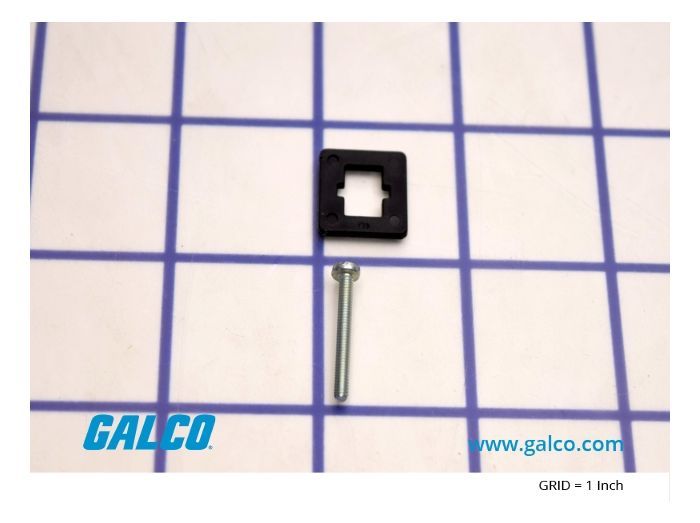

Входит ли в комплект уплотнительная прокладка и крепежный винт?

Стандартная комплектация Mencom серии VEN обычно включает центральный крепежный винт и интегрированную или вкладную прокладку для обеспечения заявленного класса защиты IP67.


Mencom VEN-220-00

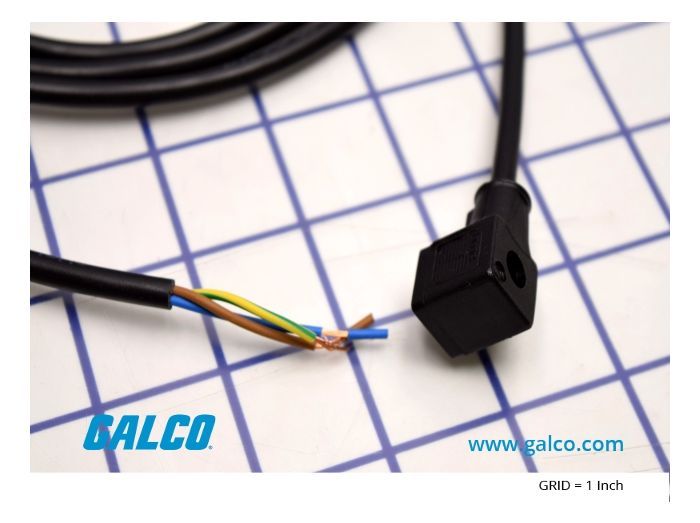

Mencom VEN-220-00 представляет собой специализированный кабельный разъем для соленоидных клапанов типа C (Industry Standard). Как инженерное решение, данный коннектор ориентирован на суровые условия эксплуатации, где требуется максимальная надежность физического соединения. Маркировка «W/O ELECT» указывает на отсутствие внутренних электронных компонентов (защитных диодов или индикации), что делает модель универсальной для работы в цепях переменного (AC) и постоянного (DC) тока, исключая риск выхода из строя чувствительной электроники внутри самого разъема при скачках напряжения.

В отличие от разборных аналогов, которые требуют ручного подбора кабеля и монтажа контактов, серия VEN поставляется с заводской заливкой (molded cordset). Это гарантирует герметичность соединения и защиту от проникновения масел, СОЖ и влаги. Данная модель идеальна для серийного производства оборудования, где важна скорость сборки и минимизация человеческого фактора при подключении исполнительных механизмов.
MENCOM
MENCOM – производитель электрических компонентов, включая разъемы, розетки, коробки и блоки распределения питания. Компания предлагает широкий спектр продукции для промышленного оборудования и других областей применения.
