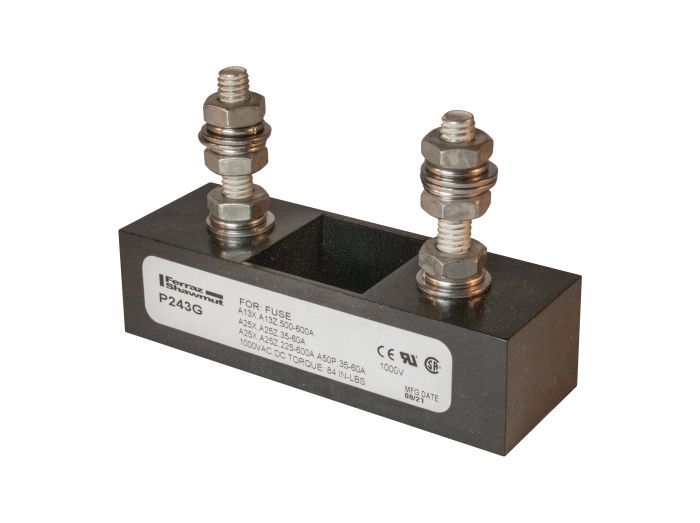

Mersen P243G

Артикул: P243G
Изготовитель: MERSEN
Thumbnail 0
Mersen P243G 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики P243G

Раздел
Блоки и держатели предохранителей
Подраздел
Mersen
Вес
  • Тип монтажа: Поверхностный (Surface Mount) на панель.
  • Типоразмер предохранителей: Form 101 (Bolt-in).
  • Тип клемм: Шпилька (Stud Terminal) под гайку.
  • Материал основания: Армированный стекловолокном поликарбонат или ламинированный фенол.
  • Ограничения по напряжению: Строго до 1000 В (пробой изоляции свыше указанного лимита).
  • Требования к среде: Рекомендуется использование в закрытых шкафах для обеспечения надлежащего IP.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда MERSEN на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Номинальный ток до 600 А (диапазон 200–600 А)
Универсальное рабочее напряжение до 1000 В (AC/DC)
Конфигурация Single Pole (однополюсное исполнение)
Сверхпрочный изолятор из поликарбоната, армированного стекловолокном
Монтаж на поверхность с использованием надежных шпилек (Stud Terminals)
Применение
Защита силовых полупроводниковых модулей в частотно-регулируемых приводах (VFD).
Входные и выходные цепи промышленных выпрямителей и систем бесперебойного питания (UPS).
Защитные узлы тяговых подстанций и зарядных станций для электротранспорта.
Распределительные щиты постоянного тока (DC Bus) в составе систем возобновляемой энергетики.
Преимущества
Высокая термическая стабильность: Изолятор сохраняет геометрию при длительных тепловых нагрузках, предотвращая ослабление контактов.
Совместимость с Form 101: Оптимизированная геометрия шпилек для установки болтовых (bolt-in) предохранителей без перекосов.
Работа в цепях постоянного тока: Сертификация на 1000VDC позволяет использовать блок в современных системах накопления энергии и солнечной генерации.
Минимизация потерь: Конструкция зажимов обеспечивает плотное прилегание контактных ножей предохранителя, снижая падение напряжения.
FAQ

Какие именно типы предохранителей подходят к блоку P243G?

Данный блок специально спроектирован для полупроводниковых предохранителей Mersen серии Form 101. Важно подбирать предохранитель, соответствующий межосевому расстоянию шпилек и номиналу тока до 600 А.


Требуется ли техническое обслуживание контактов в процессе эксплуатации?

Да, при работе с высокими токами (до 600 А) рекомендуется периодическая проверка момента затяжки гаек на шпильках, так как температурные циклы могут привести к ослаблению соединений, что вызывает перегрев.


Входит ли крепеж и предохранитель в комплект поставки P243G?

Держатель поставляется как самостоятельное изделие с установленными шпильками. Предохранители и дополнительные прижимные гайки (если не указано иное) заказываются отдельно в зависимости от требуемых характеристик защиты.


Mersen P243G
Mersen P243G представляет собой специализированный держатель для силовых полупроводниковых предохранителей типа Form 101. Как инженерное решение, данный блок разработан для минимизации переходного сопротивления в точках контакта, что критически важно при работе с токами до 600 А. В отличие от стандартных держателей, серия P243 использует материалы с высоким индексом трекингостойкости (glass-filled polycarbonate), обеспечивая стабильную диэлектрическую развязку даже в условиях высоких температур и вибраций. Индекс 'G' в маркировке указывает на специфику материала основания, гарантирующего жесткость конструкции при затяжке болтовых соединений. Это идеальный выбор для защиты выпрямителей и инверторов, где требуется компактное и надежное крепление предохранителя.
