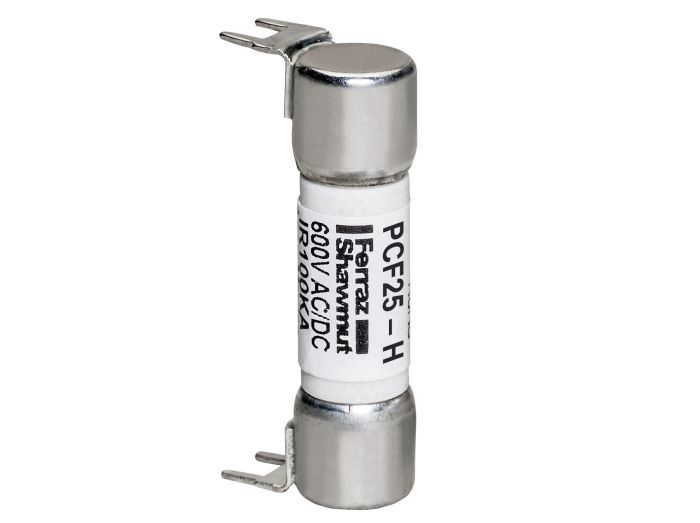

Mersen PCF25-H

Артикул: PCF25-H
Изготовитель: MERSEN
Thumbnail 0
Mersen PCF25-H 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PCF25-H

Раздел
Предохранители
Подраздел
Mersen
Вес
  • Электрические параметры: Номинальный ток 25 Ампер, напряжение 600V AC / 500V DC.
  • Тип срабатывания: Fast-Acting (быстродействующий) — предназначен для цепей без пусковых перегрузок.
  • Монтаж: Сквозное отверстие (THT), конфигурация выводов соответствует суффиксу -H.
  • Совместимость: Подходит для автоматизированной пайки волной (Wave Soldering).
  • Ограничения: Не рекомендуется для цепей с высокими пусковыми токами (двигатели, трансформаторы без плавного пуска) из-за риска ложных срабатываний.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда MERSEN на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Прямой монтаж на печатную плату: исключает необходимость в использовании держателей и клипс
Высокая номинальная мощность: поддержка токов до 25А при напряжении до 600 VAC / 500 VDC
Сверхбыстродействующая характеристика (Fast-Acting): мгновенная защита чувствительных компонентов
Оптимизация производства: совместимость с автоматизированными линиями сборки печатных плат
Сертификация UL Component Recognized: гарантированное соответствие промышленным стандартам безопасности
Применение
Защита мейнфреймов и высокомощных серверных плат питания.
Интеграция в малогабаритные автоматические выключатели для повышения их отключающей способности.
Защита критически важных узлов в промышленных источниках бесперебойного питания (ИБП).
Применение в системах управления приводами и преобразователях частоты.
Защита измерительных цепей в контрольно-диагностическом оборудовании.
Преимущества
Минимизация габаритов устройства: Форм-фактор Midget в сочетании с PCB-монтажом высвобождает до 30% полезной площади платы по сравнению с традиционными решениями.
Снижение тепловых потерь: Отсутствие механических контактов между предохранителем и клипсой снижает риск локального перегрева и повышает общую энергоэффективность системы.
Повышенная отключающая способность: Возможность работы в цепях до 600В переменного тока позволяет использовать эти компоненты в промышленном силовом оборудовании.
Устойчивость к тяжелым условиям: Жесткая фиксация методом пайки исключает выпадение предохранителя при сильных вибрациях или ударных нагрузках.
FAQ

Можно ли устанавливать PCF25-H в стандартные держатели для предохранителей 10x38?

Нет, серия PCF специально разработана с выводами для прямой впайки в печатную плату. Для установки в держатели следует использовать серию Midget без суффиксов монтажа.


Как влияет температура окружающей среды на работу предохранителя?

Как и все плавкие предохранители, PCF25-H подвержен температурному дерейтингу. При эксплуатации в среде выше 25°C необходимо закладывать коэффициент снижения номинального тока согласно спецификации производителя.


В чем экономическая выгода использования предохранителей под пайку?

Основная экономия достигается за счет автоматизации сборки (отказ от ручной установки предохранителей в клипсы) и снижения стоимости спецификации (BOM) за счет исключения самих клипс или блоков.


Mersen PCF25-H
Mersen PCF25-H — это специализированный предохранитель серии PCF, разработанный для обеспечения надежной защиты цепей непосредственно на уровне печатной платы (PCB). В современных электронных системах, где плотность монтажа и требования к напряжению постоянно растут, данная модель заменяет громоздкие связки «предохранитель + держатель». Прямая пайка в плату минимизирует переходное сопротивление и повышает виброустойчивость соединения. Модель PCF25-H идеально подходит для защиты силовых каскадов, где критически важно быстрое размыкание цепи при возникновении перегрузок или коротких замыканий. Инженерное решение Mersen позволяет значительно сократить площадь, занимаемую компонентами защиты, и упростить логистику за счет исключения дополнительных монтажных аксессуаров.
MERSEN
Компания MERSEN специализируется на выпуске предохранителей различного назначения. Продукция MERSEN отличается высоким качеством и предназначена для защиты электрооборудования от аварийных ситуаций, гарантируя стабильную работу систем.
