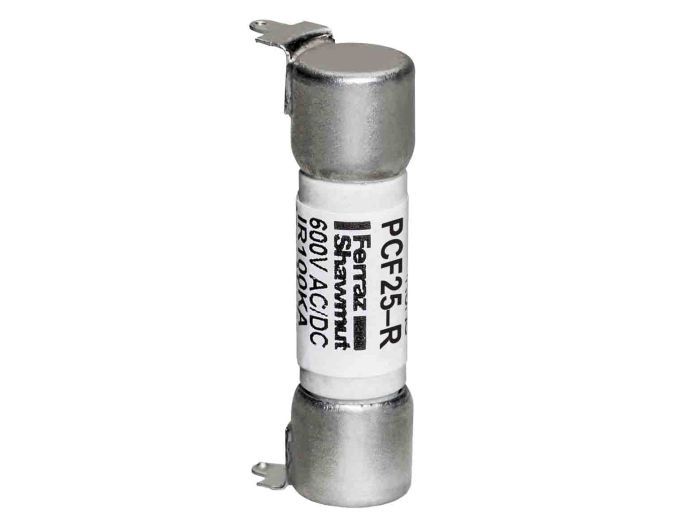

Mersen PCF25-R

Артикул: PCF25-R
Изготовитель: MERSEN
Thumbnail 0
Mersen PCF25-R 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PCF25-R

Раздел
Предохранители
Подраздел
Mersen
Вес
  • Номинальный ток: 25 Ампер
  • Рабочее напряжение: 600V AC / 500V DC
  • Тип характеристики: Быстродействующий (Fast-Acting)
  • Способ монтажа: Радиальные выводы (Direct-mountable PCB)
  • Корпус: Midget (соответствие габаритам серии)
  • Температурный режим: Требует учета тепловыделения при плотной компоновке платы
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда MERSEN на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Прямой монтаж на печатную плату (PCB) без использования держателей и зажимов
Высокие номиналы напряжения: до 600 В переменного тока и 500 В постоянного тока
Сверхбыстродействующая характеристика (Fast-Acting) для защиты чувствительных узлов
Компактный форм-фактор Midget, оптимизирующий плотность компоновки
Полное соответствие промышленному стандарту UL Component Recognized
Применение
Защита входных силовых шин мейнфреймов и серверного оборудования.
Защита оконечных цепей в промышленных блоках питания и инверторах.
Интеграция в малогабаритные автоматические выключатели для повышения их отключающей способности.
Защита ответственных узлов в системах управления технологическими процессами и силовой электронике.
Преимущества
Оптимизация BOM-листа: исключение внешних держателей и клипс снижает общую стоимость спецификации и упрощает логистику компонентов.
Совместимость с автоматизированной сборкой: конструкция предохранителя поддерживает стандарты автоматического монтажа, что ускоряет производственный цикл.
Минимизация переходного сопротивления: прямая пайка в плату устраняет потери энергии и перегрев, характерные для пружинных контактов в традиционных держателях.
Индустриальный класс защиты: возможность работы при 600VAC/500VDC позволяет использовать PCB-монтаж в высоковольтных распределительных системах.
FAQ

Допускается ли использование PCF25-R в цепях постоянного тока (DC)?

Да, предохранитель сертифицирован для эксплуатации в цепях постоянного тока с напряжением до 500 В, что делает его идеальным для защиты DC-шин в преобразовательной технике.


Как осуществляется замена предохранителя в случае его срабатывания?

Данная модель предназначена для прямой пайки на плату. В случае перегорания требуется деактивация оборудования и проведение ремонтных работ по демонтажу (выпайке) компонента. Это решение применяется в цепях, где срабатывание защиты свидетельствует о критическом сбое системы.


Какую экономическую выгоду дает переход на серию PCF по сравнению с предохранителями 10х38 в держателях?

Основная экономия достигается за счет уменьшения габаритов устройства, исключения затрат на установку держателей и снижения вероятности отказов из-за окисления контактов в зажимах при эксплуатации в условиях вибрации.


Mersen PCF25-R
Mersen PCF25-R — это высокопроизводительный предохранитель серии PCF, спроектированный для обеспечения силовой защиты непосредственно на печатном узле. Как инженерное решение, данная модель позволяет отказаться от громоздких предохранительных блоков и зажимов, что критически важно при дефиците пространства в современных преобразователях и промышленных контроллерах. Маркировка PCF25-R указывает на номинальный ток 25А и исполнение с выводами для монтажа в отверстия (Through-hole). В отличие от стандартных плавких вставок, серия PCF обеспечивает беспрецедентно высокую отключающую способность для компонентов, устанавливаемых на плату, сохраняя при этом надежную работу в цепях как переменного, так и постоянного тока.
MERSEN
Компания MERSEN специализируется на выпуске предохранителей различного назначения. Продукция MERSEN отличается высоким качеством и предназначена для защиты электрооборудования от аварийных ситуаций, гарантируя стабильную работу систем.
