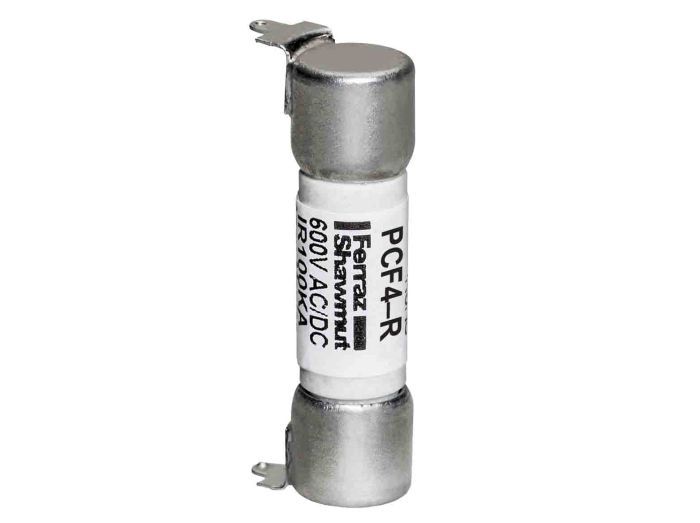

Mersen PCF4-R

Артикул: PCF4-R
Изготовитель: MERSEN
Thumbnail 0
Mersen PCF4-R 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PCF4-R

Раздел
Предохранители
Подраздел
Mersen
Вес
  • Электрические параметры: Номинальный ток 4 Ампера, напряжение 600VAC / 500VDC.
  • Тип монтажа: Сквозное отверстие (Through-hole), три варианта конфигурации выводов для гибкости проектирования.
  • Совместимость: Подходит для систем с высокими пусковыми токами, требующих мгновенного срабатывания при перегрузке.
  • Ограничения: Требует пайки; замена возможна только путем демонтажа компонента с платы.
  • Стандарты: Соответствие экологическим нормам и промышленным стандартам безопасности UL.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда MERSEN на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Прямой монтаж на печатную плату (PCB) без использования держателей и клипс
Высокое номинальное напряжение: до 600 VAC и 500 VDC
Быстродействующая характеристика (Fast-Acting) для защиты чувствительных узлов
Совместимость с автоматизированными линиями сборки (SMT/THT)
Сертификация UL Component Recognized для промышленного оборудования
Применение
Защита основных плат питания мейнфреймов и серверов.
Интеграция в малогабаритные автоматические выключатели с низкой отключающей способностью.
Защита силовых каскадов в промышленных блоках питания и преобразователях частоты.
Обеспечение безопасности критических компонентов в системах управления технологическими процессами.
Преимущества
Оптимизация BOM-листа: Прямой монтаж исключает затраты на закупку и установку предохранительных клипс.
Высокая плотность компоновки: Компактные размеры позволяют интегрировать силовую защиту непосредственно в узлы управления.
Промышленная надежность: В отличие от бытовых компонентов, серия PCF рассчитана на тяжелые условия эксплуатации в составе мейнфреймов и силовых инверторов.
Улучшенные параметры прерывания: Способность работать в цепях постоянного тока до 500 VDC делает его универсальным для современных систем автоматизации.
FAQ

Можно ли устанавливать PCF4-R в стандартный держатель 10x38 мм?

Нет, серия PCF разработана специально для прямого впаивания в печатную плату. Для установки в держатель следует использовать предохранители серии ATM или аналогичные без индексов для PCB-монтажа.


Каков ресурс предохранителя при работе на предельных температурах?

Предохранитель является разовым защитным устройством. При эксплуатации в высокотемпературных средах (свыше 25°C) необходимо учитывать температурный коэффициент снижения номинала (derating), чтобы избежать ложных срабатываний.


В чем экономическая выгода использования PCF4-R вместо связки 'предохранитель + клипса'?

Экономия достигается за счет сокращения складских позиций (одна деталь вместо трех), уменьшения площади печатной платы и полной автоматизации монтажа, что снижает процент брака и стоимость сборки изделия.


Mersen PCF4-R
Mersen PCF4-R представляет собой специализированный быстродействующий предохранитель серии PCF, разработанный для обеспечения защиты на уровне печатной платы в условиях повышенных требований к току и напряжению. Как инженерное решение, данная модель устраняет необходимость в громоздких клеммных блоках и отдельных держателях, что критически важно для минимизации габаритов силовых плат. Предохранитель рассчитан на ток 4А и обладает исключительной для своего форм-фактора способностью гашения дуги при напряжении до 600В переменного тока. Маркировка PCF обозначает серию компактных силовых предохранителей для PCB, цифра '4' указывает на номинальный ампераж, а суффикс 'R' определяет тип монтажного исполнения. Выбор PCF4-R оправдан в схемах, где стандартные субминиатюрные предохранители не справляются с высокими значениями напряжения или требуемой отключающей способностью.
MERSEN
MERSEN – это широкий выбор предохранителей, предназначенных для защиты различного оборудования. Надежность и соответствие стандартам безопасности делают продукцию MERSEN оптимальным решением для обеспечения безопасности электросистем.
