Mersen PCF6-R

Артикул: PCF6-R

Изготовитель: MERSEN

Новый продукт Запросить стоимость и остатки 108 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PCF6-R

Раздел

Предохранители

Подраздел

Mersen

Вес

Номинальный ток: 6 А (необходимо учитывать температурный дрейф при эксплуатации выше 25°C)
Максимальное напряжение: 600 VAC / 500 VDC
Тип монтажа: Direct Mount / PCB (сквозные отверстия)
Тип срабатывания: Fast-Acting (быстродействующий), не рекомендуется для цепей с высокими пусковыми токами
Совместимость: Заменяет стандартные предохранители 10x38 мм в задачах, где не требуется оперативная замена вставки пользователем
Ограничения: Не предназначен для эксплуатации в средах с агрессивными испарениями без дополнительного защитного покрытия платы

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда MERSEN на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Прямой монтаж на печатную плату: исключает необходимость в клеммах и держателях

Высокие номиналы напряжения: до 600 VAC и 500 VDC

Быстродействующая характеристика (Fast-Acting) для защиты чувствительных узлов

Компактный типоразмер Midget (10х38 мм) в исполнении для сквозного монтажа

Сертификация UL Component Recognized для промышленного оборудования

Применение

Защита материнских плат мейнфреймов и серверного оборудования

Резервная защита маломощных автоматических выключателей с низкой отключающей способностью

Защита цепей управления в преобразователях частоты и устройствах плавного пуска

Входные фильтры промышленных источников питания и ИБП

Системы распределения энергии на базе печатного монтажа в промышленной автоматизации

Преимущества

Снижение себестоимости сборки: Отказ от использования предохранительных блоков и клипс позволяет автоматизировать процесс монтажа (Pick-and-Place) и сократить количество позиций в спецификации (BOM).

Улучшенная электропроводность: Прямая пайка выводов в отверстия платы (THT) устраняет риск окисления контактов, характерный для съемных предохранителей, обеспечивая стабильное падение напряжения.

Высокая отключающая способность: Способность безопасно прерывать токи короткого замыкания при напряжении до 600 В переменного тока делает его идеальным для защиты входных цепей питания.

Оптимизация пространства: Занимает значительно меньше места на плате по сравнению с традиционными комбинациями 'предохранитель + держатель', позволяя проектировать более компактные устройства.

Термическая стабильность: Конструкция оптимизирована для работы в условиях плотной компоновки элементов с сохранением заявленных время-токовых характеристик.

FAQ

Можно ли устанавливать Mersen PCF6-R в стандартный держатель 10x38 мм?

Нет, серия PCF предназначена исключительно для прямого монтажа на печатную плату (пайка). Для установки в держатель следует использовать стандартные предохранители серии ATM или аналогичные без индексов для монтажа на плату.

Каков расчетный срок службы данного предохранителя при работе на номинальном токе?

При соблюдении температурного режима и отсутствии перегрузок срок службы неограничен. Предохранитель является пассивным компонентом и не требует обслуживания. Рекомендуется проверка состояния паяных соединений при плановом ТО оборудования.

В чем экономическое преимущество использования PCF6-R вместо обычного предохранителя с клипсами?

Экономия достигается за счет исключения стоимости держателя, сокращения времени на ручную установку вставки и уменьшения площади печатной платы. Это снижает общие затраты на производство (TCO) изделия при серийном выпуске.

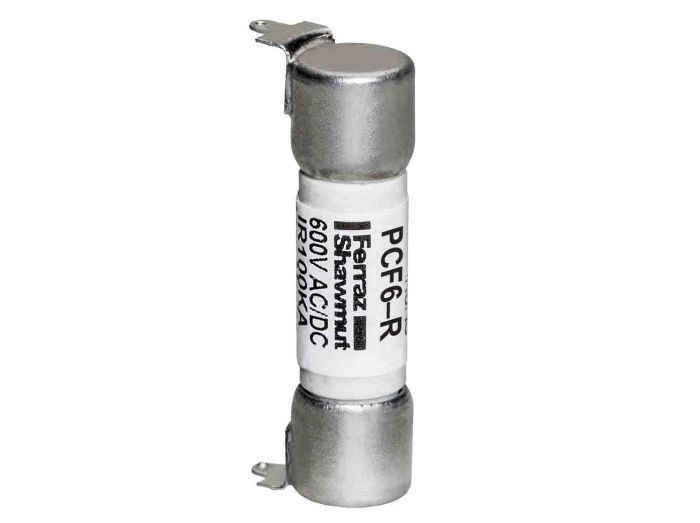

Mersen PCF6-R

Mersen PCF6-R — это специализированный быстродействующий предохранитель, разработанный инженерами Ferraz Shawmut (Mersen) для обеспечения высокоуровневой защиты непосредственно на уровне печатного узла. Модель PCF6-R решает критическую проблему современных силовых плат: необходимость коммутации высоких токов и напряжений при ограниченном пространстве. В отличие от стандартных решений с использованием плавких вставок и громоздких держателей, серия PCF интегрируется в схему методом пайки, что минимизирует переходное сопротивление и повышает надежность системы в условиях вибрации. Маркировка PCF6-R указывает на серию (PCF), номинальный ток (6 Ампер) и тип монтажа (Radial/Direct). Данный компонент является эталоном для защиты силовых каскадов, где требуется мгновенное размыкание цепи при возникновении короткого замыкания или критической перегрузки.
