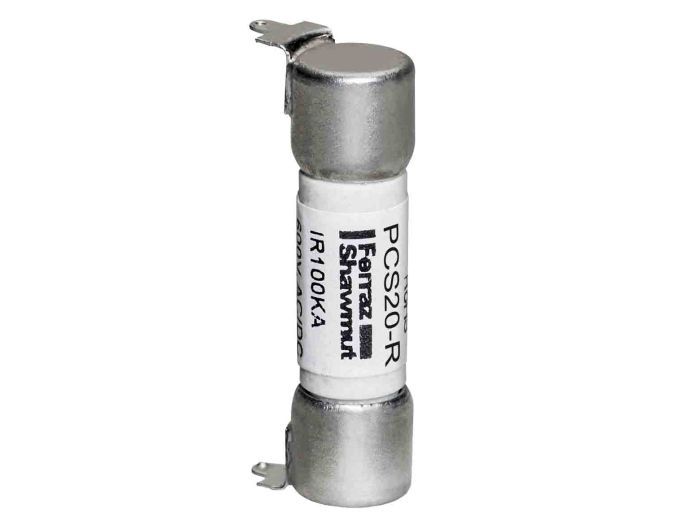

Mersen PCS20-R

Артикул: PCS20-R

Изготовитель: MERSEN

Новый продукт Запросить стоимость и остатки 121 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PCS20-R

Раздел

Предохранители

Подраздел

Mersen

Вес

Электрические параметры: Номинальный ток 20А, максимальное напряжение 600В (AC/DC).
Тип монтажа: Direct Mount (сквозные выводы для пайки на плату).
Температурный режим: Высокая термическая стабильность характеристик в условиях плотного монтажа.
Совместимость: Заменяет традиционные предохранители 10x38 мм при переходе на компактные бездержательные схемы.
Ограничения: Требует соблюдения технологии пайки для предотвращения перегрева корпуса предохранителя.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда MERSEN на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Сверхбыстродействующая характеристика (Extremely Fast-Acting) для защиты полупроводниковых компонентов.

Прямой монтаж на печатную плату (PCB) без использования держателей и клипс.

Универсальное применение в цепях переменного (600 VAC) и постоянного (600 VDC) тока.

Высокая ограничительная способность по току и низкий показатель пропускаемой энергии I²t.

Компактный типоразмер Midget, соответствующий стандартам UL Component Recognized.

Применение

Защита силовых каскадов в частотно-регулируемых приводах (VFD) и инверторах.

Встроенная защита блоков питания серверного и телекоммуникационного оборудования высокой мощности.

Резервная защита автоматических выключателей с низкой отключающей способностью в промышленных контроллерах.

Системы бесперебойного питания (ИБП) и зарядные станции для электротранспорта на уровне управляющих плат.

Медицинское диагностическое оборудование, требующее компактной и быстродействующей защиты.

Преимущества

Экономия пространства и ресурсов: Исключение предохранительных блоков из схемы снижает стоимость спецификации (BOM) и освобождает место на PCB.

Прецизионная защита чувствительной электроники: Минимальный показатель I²t предотвращает тепловое разрушение транзисторов и диодов при системных сбоях.

Оптимизация производства: Форм-фактор компонента адаптирован для автоматизированной сборки плат, что исключает ручные операции по установке предохранителей в держатели.

Высокая надежность контакта: Прямая пайка минимизирует переходное сопротивление и риск искрения или окисления, характерных для пружинных зажимов.

Эффективная работа в DC-сетях: Высокий номинал напряжения постоянного тока (600 VDC) позволяет использовать предохранитель в современных инверторных системах.

FAQ

Можно ли использовать PCS20-R в цепях постоянного тока (DC)?

Да, модель PCS20-R специально протестирована и сертифицирована для работы в цепях DC до 600В, что делает её подходящей для защиты фотоэлектрических систем и аккумуляторных сборок.

В чем преимущество паяного монтажа перед установкой в клипсы?

Паяное соединение обеспечивает виброустойчивость и исключает риск контактного нагрева. Это критично для промышленного оборудования, работающего в условиях постоянных механических нагрузок.

Как быстро срабатывает данный предохранитель при перегрузке?

PCS20-R относится к категории Extremely Fast-Acting. Он срабатывает значительно быстрее стандартных предохранителей, обеспечивая ограничение тока до того, как его пиковое значение нанесет ущерб полупроводниковым кристаллам.

Mersen PCS20-R

Mersen PCS20-R — это специализированный предохранитель промышленного класса, разработанный для интеграции непосредственно в печатные платы. В условиях современной электроники, где плотность компоновки и требования к вольтажу постоянно растут, серия PCS решает задачу защиты критических узлов без использования громоздких fuse-блоков. Инженерное решение данной модели ориентировано на защиту силовых полупроводников, материнских плат мейнфреймов и цепей управления. Маркировка PCS20-R указывает на номинал 20А и специфическое исполнение выводов для надежной фиксации на плате. Выбор этой модели оправдан в системах, где требуется минимальное время срабатывания при возникновении токов короткого замыкания, превышающее возможности стандартных автоматических выключателей.

MERSEN

MERSEN – это широкий выбор предохранителей, предназначенных для защиты различного оборудования. Надежность и соответствие стандартам безопасности делают продукцию MERSEN оптимальным решением для обеспечения безопасности электросистем.
