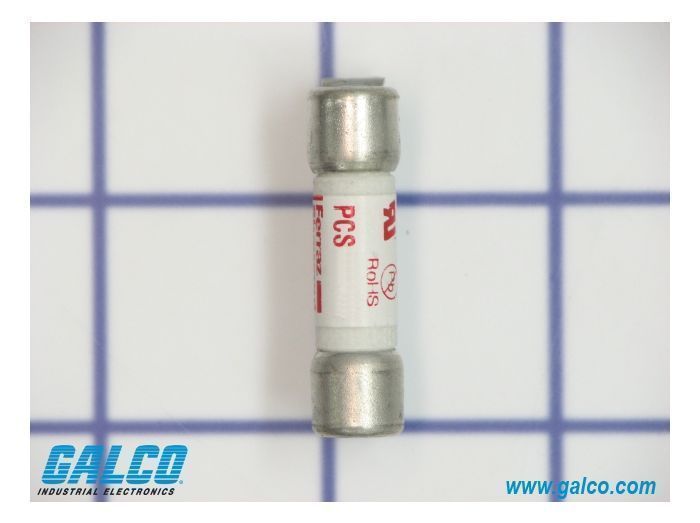

Mersen PCS8-H

Артикул: PCS8-H
Изготовитель: MERSEN
Thumbnail 0
Thumbnail 1
Mersen PCS8-H 0
Mersen PCS8-H 1
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PCS8-H

Раздел
Предохранители
Подраздел
Mersen
Вес
  • Электрические параметры: Номинальное напряжение 600V (AC/DC), ток 8A. Требуется строгий учет пусковых токов для исключения ложных срабатываний.
  • Монтаж: Сквозное отверстие в печатной плате (Through-hole). Доступны три стиля крепления для гибкости проектирования топологии.
  • Температурный режим: Эксплуатация в промышленных диапазонах температур. При плотной компоновке необходимо учитывать тепловое рассеивание (thermal derating).
  • Совместимость: Заменяет стандартные решения 10x38 мм в случаях, когда критична экономия места и минимизация веса.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда MERSEN на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Номинальный ток: 8 А при напряжении до 600 VAC/VDC
Сверхбыстродействующая характеристика (Extremely Fast-Acting) для защиты полупроводников
Прямой монтаж на печатную плату (PCB) без использования предохранительных колодок
Высокая ограничивающая способность тока и низкий показатель I2t
UL Component Recognized — соответствие международным стандартам безопасности
Применение
Защита силовых каскадов в источниках бесперебойного питания (ИБП) и серверном оборудовании.
Интеграция в частотно-регулируемые привода (VFD) для защиты выпрямительных мостов.
Применение в контроллерах промышленных систем автоматизации и мэйнфреймах.
Защита измерительных цепей и автоматических выключателей с низкой отключающей способностью.
Преимущества
Минимизация габаритов устройства: Прямой монтаж на плату позволяет сократить площадь посадочного места, исключая громоздкие держатели.
Высоковольтная защита DC: Рейтинг 600 VDC делает этот предохранитель уникальным решением для современных систем накопления энергии и фотоэлектрических инверторов.
Защита полупроводников: Экстремально высокая скорость срабатывания предотвращает выход из строя дорогостоящих силовых ключей при возникновении токов короткого замыкания.
Снижение затрат на производство: Совместимость с технологиями автоматического монтажа на PCB сокращает цикл сборки изделия.
FAQ

Можно ли устанавливать PCS8-H в стандартный держатель 10x38 мм?

Нет, данная модель предназначена исключительно для прямого монтажа (пайки) на печатную плату. Это позволяет исключить контактное сопротивление держателя и повысить вибростойкость соединения.


Как влияет высокая рабочая температура на срок службы предохранителя?

Как и все плавкие вставки, PCS8-H требует пересчета номинального тока при температуре окружающей среды выше 25°C. Рекомендуется закладывать коэффициент снижения нагрузки согласно техническим кривым Mersen для обеспечения долговечности.


Предоставляется ли сертификат соответствия на данную серию?

Да, серия PCS является UL Component Recognized. По запросу предоставляется полная техническая документация и карты селективности для проектирования систем защиты.


Mersen PCS8-H
Предохранитель Mersen PCS8-H серии PCS разработан для решения задач селективной защиты на уровне печатных плат в условиях растущих требований к напряжению и току. Как инженерное решение, данная модель устраняет необходимость в установке дополнительных клипс или блоков, что снижает переходное сопротивление и повышает надежность узла за счет автоматизированной сборки. Индекс «8» указывает на номинальный ток, а серия PCS характеризуется критически малым временем срабатывания, что делает его идеальным для защиты чувствительных электронных компонентов (IGBT, тиристоров, выпрямителей). В отличие от стандартных Midget-предохранителей, PCS8-H оптимизирован для работы в цепях постоянного тока (600 VDC), обеспечивая надежное гашение дуги в компактном форм-факторе.
