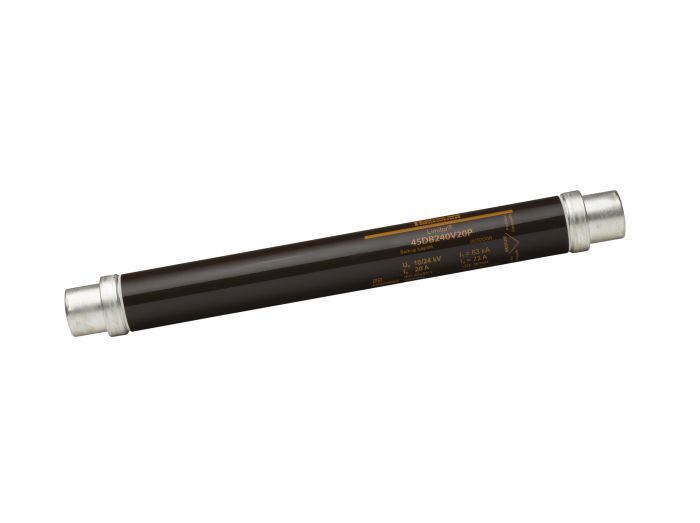

Mersen W209342

Артикул: W209342
Изготовитель: MERSEN
Thumbnail 0
Mersen W209342 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики W209342

Раздел
Предохранители
Подраздел
Mersen
Вес
  • Номинальное напряжение: 24 кВ (AC) — критически важно для корректного гашения дуги.
  • Габариты: Длина 442 мм, диаметр 56 мм (стандарт DIN 43625).
  • Сила ударника: 80N (тип Standard) — необходимо проверить совместимость с приводом выключателя.
  • Тип защиты: Back-up (частичный диапазон) — требует последовательного включения с устройствами защиты от малых токов перегрузки.
  • Материалы: Высокопрочная керамика, посеребренная медь.
  • Ограничения: Использование строго в диапазоне температур, указанном в спецификации IEC (внутренняя установка).
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда MERSEN на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Высокая отключающая способность для защиты распределительных трансформаторов
Встроенный ударник (Striker) с силой 80N для дистанционного срабатывания выключателей
Соответствие международным стандартам VDE 0670 T4 и IEC 60282-1
Компактный керамический корпус с высокой термической и механической прочностью
Оптимизированные потери мощности для предотвращения перегрева в ячейках
Применение
Защита распределительных трансформаторов на стороне высокого напряжения (MV).
Установка в КСО (камеры сборные одностороннего обслуживания) и КРУ (комплектные распределительные устройства).
Обеспечение безопасности вспомогательных цепей на подстанциях 24 кВ.
Защита промышленных энергетических установок с высокими пусковыми токами.
Преимущества
Эффективное ограничение тока: Минимизирует электродинамические воздействия на оборудование при коротких замыканиях.
Надежный механизм ударника: Сила 80 Ньютонов (стандарт Medium) обеспечивает гарантированное механическое воздействие на расцепитель выключателя нагрузки.
Низкое переходное сопротивление: Использование посеребренных контактов снижает тепловыделение внутри распределительного устройства.
Герметичное исполнение: Керамический корпус надежно защищает внутренние компоненты от влаги и коррозии, продлевая срок службы в промышленных средах.
FAQ

Можно ли использовать этот предохранитель в сетях 10-12 кВ?

Не рекомендуется. Предохранитель рассчитан на 24 кВ. При использовании на значительно меньшем напряжении во время срабатывания может возникнуть чрезмерное перенапряжение, способное повредить изоляцию системы.


Требуется ли техническое обслуживание предохранителю в процессе эксплуатации?

Предохранитель является необслуживаемым компонентом одноразового действия. Рекомендуется периодический визуальный осмотр на отсутствие трещин в керамике и проверка состояния контактных губок на предмет окисления.


Как убедиться в оригинальности продукции Mersen при поставке?

Оригинальные изделия имеют четкую лазерную или термопечать маркировки на корпусе, поставляются в фирменной упаковке с указанием номера партии и соответствуют весу (около 2.45 кг), указанному в техническом паспорте.


Mersen W209342
Mersen W209342 представляет собой высоковольтный токоограничивающий предохранитель серии Limitor-T, специально разработанный для защиты силовых трансформаторов в сетях переменного тока 24 кВ. Как компонент категории «Back-up», он предназначен для разрыва токов короткого замыкания, значительно превышающих его номинал в 20 А. Маркировка W209342 подтверждает принадлежность к стандарту DIN с габаритами 56x442 мм. Инженерное преимущество данной модели заключается в использовании высококачественного керамического изолятора и точной калибровке ударного механизма, что гарантирует срабатывание сопряженных разъединителей при возникновении неисправности. В отличие от бюджетных аналогов, Mersen обеспечивает стабильную время-токовую характеристику и минимальное старение плавкой вставки в условиях цикличных нагрузок.
MERSEN
Компания MERSEN специализируется на выпуске предохранителей различного назначения. Продукция MERSEN отличается высоким качеством и предназначена для защиты электрооборудования от аварийных ситуаций, гарантируя стабильную работу систем.
