Microchip Technology TC4429EOA

Артикул: TC4429EOA
Изготовитель: Microchip Technology

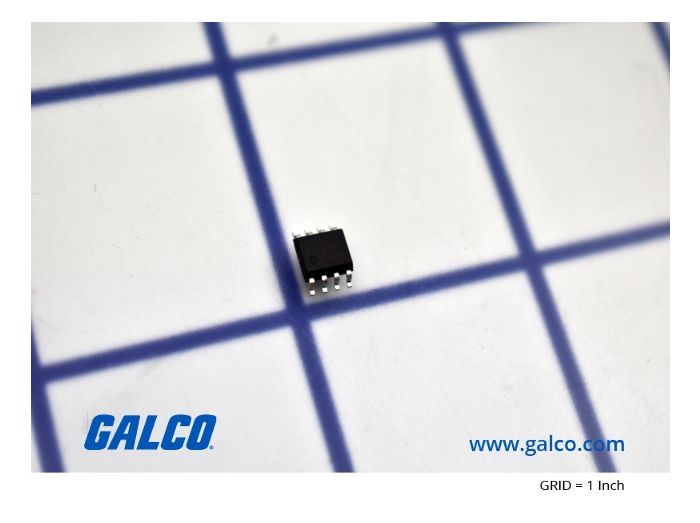

Thumbnail 0

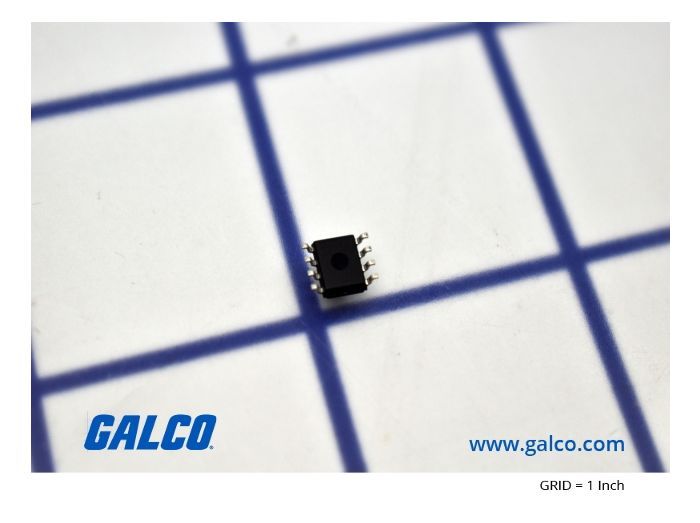

Thumbnail 1
Microchip Technology TC4429EOA 0
Microchip Technology TC4429EOA 1
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TC4429EOA

Раздел
Подраздел
Microchip Technology
Вес
  • Логическая конфигурация: Инвертирующий выход (Inverting).
  • Входные пороги: Совместимость с TTL/CMOS; логическая '1' от 2.4 В.
  • Тип монтажа: SMD (поверхностный монтаж на печатную плату).
  • Температурный профиль: Промышленный стандарт (Extended Temperature Range).
  • Рекомендации по развязке: Требуется установка блокировочного конденсатора емкостью 1.0–4.7 мкФ непосредственно у выводов питания VDD и GND.
  • Логическая конфигурация: Инвертирующий выход (Inverting).
  • Входные пороги: Совместимость с TTL/CMOS; логическая '1' от 2.4 В.
  • Тип монтажа: SMD (поверхностный монтаж на печатную плату).
  • Температурный профиль: Промышленный стандарт (Extended Temperature Range).
  • Рекомендации по развязке: Требуется установка блокировочного конденсатора емкостью 1.0–4.7 мкФ непосредственно у выводов питания VDD и GND.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Microchip Technology на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Пиковый выходной ток 6.0 А: обеспечивает сверхбыструю зарядку и разрядку затворов мощных MOSFET и IGBT транзисторов
Высокая скорость переключения: время нарастания и спада сигнала составляет всего 25 нс при емкостной нагрузке 2500 пФ
Широкий диапазон напряжений питания: стабильная работа в интервале от 4.5 В до 18 В
Иммунитет к защелкиванию (Latch-Up): гарантированная устойчивость к обратному току до 1.5 А без риска повреждения
Низкое выходное сопротивление (2.5 Ом): минимизирует падение напряжения и тепловыделение на кристалле драйвера
Пиковый выходной ток 6.0 А: обеспечивает сверхбыструю зарядку и разрядку затворов мощных MOSFET и IGBT транзисторов
Высокая скорость переключения: время нарастания и спада сигнала составляет всего 25 нс при емкостной нагрузке 2500 пФ
Широкий диапазон напряжений питания: стабильная работа в интервале от 4.5 В до 18 В
Иммунитет к защелкиванию (Latch-Up): гарантированная устойчивость к обратному току до 1.5 А без риска повреждения
Низкое выходное сопротивление (2.5 Ом): минимизирует падение напряжения и тепловыделение на кристалле драйвера
Применение
Импульсные источники питания (SMPS): управление ключами в топологиях Forward, Flyback и Half-Bridge.
Высокочастотные DC/DC преобразователи: минимизация «мертвого времени» и повышение общего КПД системы.
Контроллеры электроприводов: работа в составе схем управления бесколлекторными двигателями (BLDC).
Системы бесперебойного питания (UPS): инвертирование и формирование мощных управляющих импульсов.
Импульсные источники питания (SMPS): управление ключами в топологиях Forward, Flyback и Half-Bridge.
Высокочастотные DC/DC преобразователи: минимизация «мертвого времени» и повышение общего КПД системы.
Контроллеры электроприводов: работа в составе схем управления бесколлекторными двигателями (BLDC).
Системы бесперебойного питания (UPS): инвертирование и формирование мощных управляющих импульсов.
Преимущества
Динамическая производительность: Минимальная задержка распространения сигнала (тип. 55 нс) позволяет использовать драйвер в прецизионных петлях обратной связи.
Стойкость к паразитним эффектам: Способность выдерживать отрицательные выбросы напряжения до -5 В на входе защищает логические цепи от индуктивных помех.
Термическая стабильность: Параметры времени нарастания и задержки остаются стабильными во всем температурном диапазоне, что упрощает проектирование систем с жесткими таймингами.
Прямое сопряжение: Вход драйвера совместим с TTL и CMOS уровнями, что позволяет подключать его к микроконтроллерам или ШИМ-контроллерам без промежуточных каскадов.
Динамическая производительность: Минимальная задержка распространения сигнала (тип. 55 нс) позволяет использовать драйвер в прецизионных петлях обратной связи.
Стойкость к паразитним эффектам: Способность выдерживать отрицательные выбросы напряжения до -5 В на входе защищает логические цепи от индуктивных помех.
Термическая стабильность: Параметры времени нарастания и задержки остаются стабильными во всем температурном диапазоне, что упрощает проектирование систем с жесткими таймингами.
Прямое сопряжение: Вход драйвера совместим с TTL и CMOS уровнями, что позволяет подключать его к микроконтроллерам или ШИМ-контроллерам без промежуточных каскадов.
FAQ

В чем главное отличие TC4429 от TC4420?

Модель TC4429 является инвертирующей, то есть высокий уровень на входе дает низкий уровень на выходе. TC4420 — это полностью аналогичный по току и скорости драйвер, но с неинвертирующей логикой. Выбор зависит от архитектуры вашего ШИМ-контроллера.


Нужно ли устанавливать дополнительные резисторы в цепи затвора при использовании TC4429EOA?

Для предотвращения осцилляций и настройки скорости переключения рекомендуется устанавливать последовательный резистор (Gate Resistor) номиналом от 2.2 до 10 Ом, несмотря на низкое внутреннее сопротивление драйвера.


Какова гарантия долговечности драйвера при работе на предельных токах?

Микросхема рассчитана на импульсные токи до 6А. При условии эффективного отвода тепла через полигоны печатной платы и соблюдения рабочего напряжения до 18В, расчетный срок службы компонента превышает 10 лет в режиме непрерывной эксплуатации (MTBF согласно стандартам Microchip).


Microchip Technology TC4429EOA
Microchip TC4429EOA — это высокопроизводительный инвертирующий драйвер полевых транзисторов, разработанный для приложений, где критически важна скорость коммутации и высокая помехоустойчивость. В отличие от стандартных драйверов, архитектура на базе CMOS исключает возникновение сквозных токов (shoot-through), что существенно повышает энергоэффективность силовой части. Маркировка устройства расшифровывается следующим образом: серия TC4429 (инвертирующий тип), суффикс 'E' обозначает расширенный температурный диапазон эксплуатации (-40°C до +85°C), а 'OA' указывает на компактный корпус 8-SOIC для поверхностного монтажа. Инженерам стоит выбирать данную модель для управления затворами с высокой емкостью, когда необходимо сократить динамические потери при частотах переключения до нескольких сотен килогерц.
