NTE Electronics NTE177

Артикул: NTE177
Изготовитель: NTE Electronics
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NTE177

Раздел
Подраздел
NTE Electronics
Вес
  • Соответствие рабочего тока цепи значению ≤160 мА (с учетом запаса 20-30%)
  • Пиковое обратное напряжение в схеме не должно превышать 200 В
  • Необходимость в высокой скорости переключения (малое trr для минимизации потерь)
  • Наличие места на плате под осевой монтаж (Axial Lead)
  • Совместимость с автоматизированными линиями формовки выводов
  • Не использовать в силовых выпрямителях с токами нагрузки более 160 мА
  • Температурный режим: эксплуатация в пределах стандартного диапазона для DO-35 (данные уточняются по Datasheet)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда NTE Electronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Максимальное постоянное обратное напряжение (Vr): 200 В
Средний выпрямленный ток (Io): 0.16 А (160 мА)
Время обратного восстановления (trr): 50 нс
Тип корпуса: DO-35 (для сквозного монтажа THT)
Материал полупроводника: кремний (Silicon)
Конструкция: герметичный стеклянный корпус с осевыми выводами
Применение
Линейка NTE разработана как универсальная замена для полупроводников различных OEM-производителей
При замене учитывайте, что NTE177 перекрывает параметры диодов с меньшим напряжением (например, серии BAV19/20/21)
Суффиксы в данной серии обычно отсутствуют, однако критично соблюдение полярности (катод маркирован полосой)
Возможные кросс-референсы: 1N4154, 1N4448 (при условии соответствия по напряжению 200В)
Сертификация: RoHS (уточнять для конкретной партии)
FAQ

Можно ли заменить NTE177 обычным диодом 1N4007?

Нет, 1N4007 является низкочастотным выпрямительным диодом и не обеспечит нужное время восстановления (50нс) в импульсных схемах.


Какова полярность диода NTE177?

Катод (отрицательный вывод) обозначен цветным кольцом на стеклянном корпусе прибора.


Подходит ли этот диод для логических схем?

Да, благодаря низкому времени восстановления (50нс) он эффективен в высокоскоростных сигнальных и логических цепях.


NTE Electronics NTE177

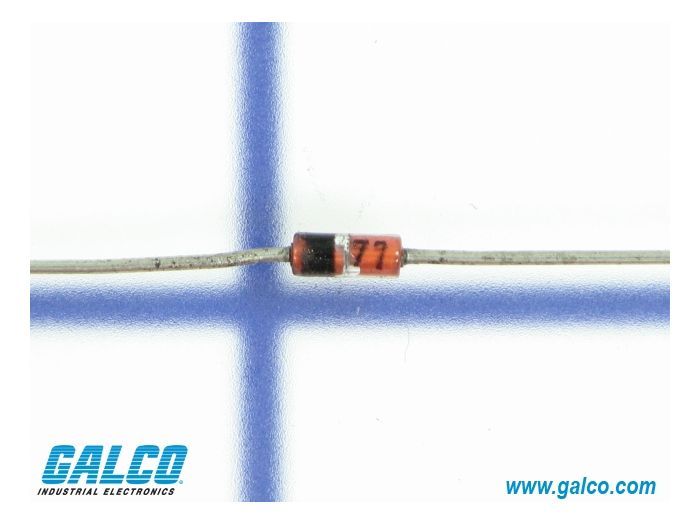

NTE177 — это кремниевый быстродействующий импульсный диод (Fast Switching Diode) в малогабаритном стеклянном корпусе DO-35. Предназначен для высокоскоростной коммутации сигналов, защиты цепей от обратных токов и использования в импульсных блоках питания малой мощности. Ключевым преимуществом является сочетание высокого обратного напряжения (200В) и малого времени восстановления (50нс).
