NTE Electronics NTE253

Артикул: NTE253
Изготовитель: NTE Electronics
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NTE253

Раздел
Подраздел
NTE Electronics
Вес
  • Соответствие электрических параметров: V(BR)CEO, IC и PD должны соответствовать расчетным нагрузкам цепи
  • Тепловой режим: необходимость использования радиатора при работе в режимах, близких к предельным
  • Тип монтажа: наличие свободного пространства на плате под форм-фактор TO-126
  • Изоляция: проверка необходимости диэлектрической прокладки при установке на общий теплоотвод
  • Совместимость сигналов: предназначен для управления постоянным током и низкочастотного усиления
  • Ограничение: не рекомендуется для высокочастотных переключающих схем из-за специфики каскада Дарлингтона
  • Ограничение: чувствительность к перегреву при пайке (соблюдение временного интервала)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда NTE Electronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип полупроводника: NPN Silicon Darlington
Назначение: Power Amplifier / Driver
Корпус: TO-126 (сквозной монтаж THT)
Высокое входное сопротивление и коэффициент усиления по току (hFE)
Интегрированный защитный диод (в зависимости от ревизии)
Применение
NTE253 является кросс-референсным компонентом для замены широкого спектра OEM-транзисторов
При подборе аналогов учитывать напряжение пробоя коллектор-эмиттер
Возможные функциональные аналоги: серии BD677, BD679, BD681 (требуется сверка конкретных характеристик)
Суффиксы в документации NTE могут указывать на тип упаковки или специфическую сертификацию
FAQ

Можно ли заменить NTE253 обычным NPN транзистором?

Нет, транзистор Дарлингтона обладает кратно более высоким коэффициентом усиления; стандартный транзистор не обеспечит требуемую мощность на выходе при малом входном токе.


Требуется ли изоляция корпуса TO-126 при монтаже?

Металлическая часть фланца обычно соединена с коллектором, поэтому при установке на общий радиатор необходимо использовать изоляционную прокладку и втулку.


Для каких задач оптимален этот транзистор?

Лучше всего подходит для управления реле, соленоидами, небольшими двигателями постоянного тока и в выходных каскадах УНЧ.


NTE Electronics NTE253

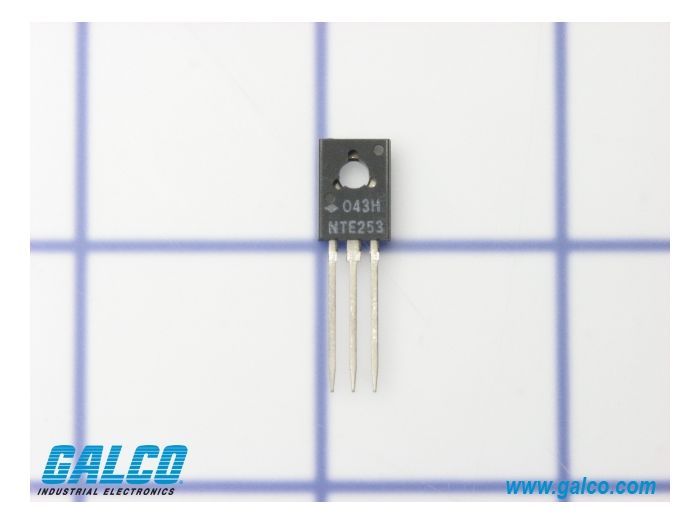

NTE253 представляет собой кремниевый составной транзистор (Дарлингтон) структуры NPN, выполненный в корпусе TO-126. Компонент спроектирован для использования в качестве усилителя мощности и драйвера в цепях, требующих высокого коэффициента усиления при компактных габаритах.
