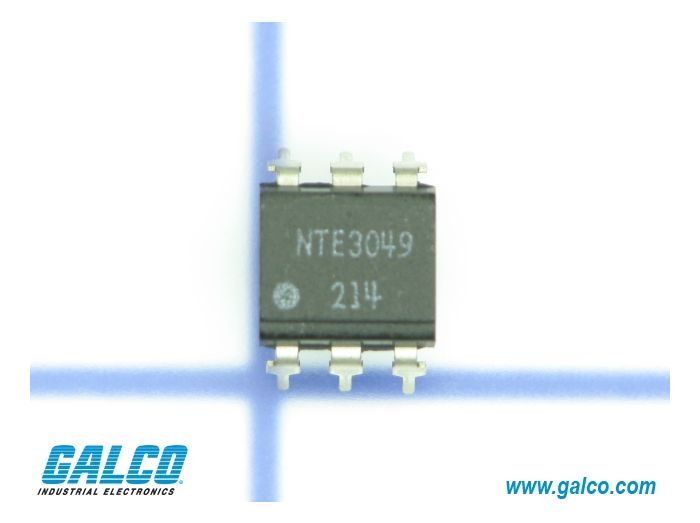

NTE Electronics NTE3049

Артикул: NTE3049
Изготовитель: NTE Electronics
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NTE3049

Раздел
Подраздел
NTE Electronics
Вес
  • Соответствие входного тока (If) расчетному коэффициенту передачи (CTR 30%)
  • Соблюдение параметров максимального напряжения коллектор-эмиттер
  • Температурный режим эксплуатации (данные уточняются по Datasheet)
  • Монтаж: через сквозные отверстия (THT) или в колодку DIP-6
  • Интерфейс: совместим с TTL/CMOS логикой при использовании соответствующих резисторов
  • Ограничение: не использовать в высокоскоростных шинах данных без учета времени задержки транзистора
  • Ограничение: запрещено превышение пикового напряжения изоляции 7500В
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда NTE Electronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип выхода: фототранзистор
Коэффициент передачи тока (CTR): 30%
Напряжение изоляции (Viso): 7500 В
Тип корпуса: IC6 (стандартный DIP-6 для монтажа в отверстия)
Количество каналов: 1
Применение
NTE3049: стандартное исполнение в DIP-корпусе
При подборе аналогов (например, серии 4N) необходимо проверять минимальный порог CTR
Суффиксы производителя могут указывать на шаг выводов или температурный диапазон
Взаимозаменяемость: возможна совместимость с промышленными сериями 4N25/4N26 при совпадении параметров изоляции
FAQ

Какую роль играет CTR 30% при выборе?

Это отношение выходного тока к входному; при замене на модель с более высоким CTR схема сохранит работоспособность, но замена на меньший CTR может привести к сбою логических уровней.


Допускается ли использование NTE3049 для изоляции сетевого напряжения?

Да, напряжение изоляции 7500В достаточно для работы в сетях 220/380В, однако требуется соблюдение путей утечки на печатной плате.


NTE Electronics NTE3049
NTE3049 — это одноканальная оптопара (оптоизолятор) с транзисторным выходом, предназначенная для гальванической развязки цепей. Устройство обеспечивает передачу сигнала между низковольтной логикой и силовыми цепями, защищая оборудование от высоковольтных импульсов и помех. Применяется в блоках питания, контроллерах и промышленных интерфейсах.
