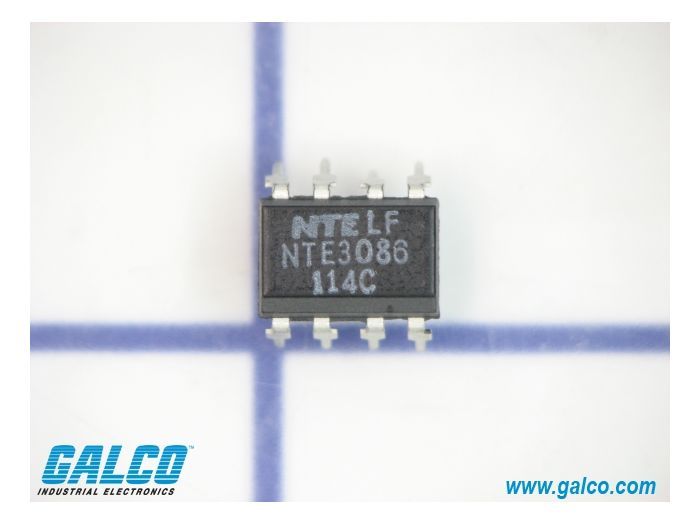

NTE Electronics NTE3086

Артикул: NTE3086
Изготовитель: NTE Electronics
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NTE3086

Раздел
Подраздел
NTE Electronics
Вес
  • Требуется расчет токоограничивающего резистора для входного ИК-диода.
  • Проверка соответствия напряжения изоляции (7500V) требованиям электробезопасности конкретного узла.
  • Совместимость с монтажными отверстиями стандарта DIP-6.
  • Интеграция: Совместим с TTL/LSTTL и CMOS логикой при соблюдении параметров тока.
  • Сигналы: Предназначен для передачи сигналов постоянного тока (DC).
  • Ограничение: Не подходит для высокоскоростной передачи данных (ограниченная частота переключения).
  • Ограничение: Не использовать в цепях с токами нагрузки, превышающими предельные значения фототранзистора.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда NTE Electronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип выхода: Фототранзистор (NPN)
Коэффициент передачи тока (CTR): 50%
Напряжение изоляции: 7500 В (VISO)
Корпус: DIP-6 (IC6)
Количество каналов: 1
Технология: GaAs ИК-диод и кремниевый фототранзистор
Применение
NTE3086 — стандартное исполнение серии.
Является функциональным аналогом популярных оптопар серии 4N25, 4N26, 4N35 (требуется сверка по CTR).
При подборе замены критично проверять напряжение изоляции и тип корпуса (DIP vs SMD).
Маркировка NTE гарантирует соответствие спецификациям оригинальных OEM-компонентов.
FAQ

Можно ли заменить NTE3086 обычной оптопарой серии 4N35?

Да, NTE3086 часто используется как прямой аналог 4N35, но необходимо убедиться, что напряжение изоляции 7500V в вашей схеме не является избыточным или критически важным.


Подходит ли этот компонент для поверхностного монтажа (SMD)?

Данная модель поставляется в корпусе DIP-6 для монтажа в отверстия. Для SMD-монтажа требуются варианты с соответствующей формовкой выводов (суффикс SMD).


NTE Electronics NTE3086
NTE3086 — это универсальный оптоизолятор (оптопара) с транзисторным выходом, предназначенный для гальванической развязки цепей управления и силовых каскадов. Устройство обеспечивает передачу сигнала через оптический канал, защищая низковольтные компоненты от высоковольтных импульсов и помех в промышленных и потребительских системах.
