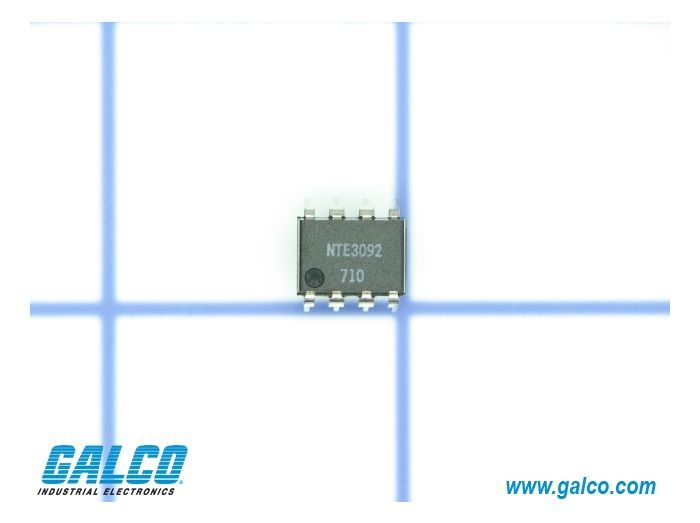

NTE Electronics NTE3092

Артикул: NTE3092
Изготовитель: NTE Electronics
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NTE3092

Раздел
Подраздел
NTE Electronics
Вес
  • Соответствие расчетного тока нагрузки значению CTR (30%) при заданном входном токе LED
  • Проверка пиковой нагрузки в цепи изоляции (до 3000V)
  • Совместимость с посадочным местом DIP-8 на печатной плате
  • Интеграция: Прямое сопряжение с логическими уровнями TTL, LSTTL и CMOS
  • Ограничение: Не использовать в высокоскоростных шинах передачи данных (ограничение по времени нарастания/спада сигнала)
  • Ограничение: Требуется соблюдение температурного режима пайки для предотвращения деградации кристалла
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда NTE Electronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип компонента: Оптоизолятор (Optoisolator)
Коэффициент передачи тока (CTR): 30%
Напряжение изоляции (Viso): 3000 В (среднеквадратичное)
Тип корпуса: IC8 (8-pin DIP)
Выходной каскад: Фототранзистор
Применение
Линейка NTE Electronics: кросс-референсная замена для промышленных серий 4N и MCT
Расшифровка кода: NTE3092 соответствует стандартной конфигурации с транзисторным выходом
При подборе аналогов критично проверять назначение выводов (Pinout) в корпусе IC8
Для работы в агрессивных средах требуется дополнительная герметизация корпуса (IP-защита отсутствует)
FAQ

Что означает CTR 30% в данной модели?

Это отношение выходного тока к входному; при подаче 10 мА на входной светодиод, выходной транзистор обеспечит ток 3 мА.


Возможна ли замена NTE3092 на компоненты других брендов?

Да, NTE специализируется на замене оригинальных полупроводников; подбор осуществляется по таблицам кросс-референсов при совпадении Viso и CTR.


NTE Electronics NTE3092
NTE3092 — промышленный оптрон (оптопара) с транзисторным выходом в 8-выводном исполнении. Предназначен для обеспечения гальванической развязки между низковольтными цепями управления и силовыми нагрузками, обеспечивая защиту компонентов от переходных процессов и высоковольтных помех.
