NTE Electronics NTE4023B

Артикул: NTE4023B
Изготовитель: NTE Electronics
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NTE4023B

Раздел
Подраздел
NTE Electronics
Вес
  • Проверка совместимости логических уровней (стандарт CMOS)
  • Соответствие типа корпуса (DIP/SOIC) посадочному месту на плате
  • Соблюдение температурного режима эксплуатации
  • Подбор по напряжению питания (стандартно 3В–15В для серии 4000)
  • Функциональная совместимость с CD4023B, MC14023B, HEF4023B
  • Прямая замена для большинства микросхем логики 4023 в аналогичных корпусах
  • Ограничение по частоте переключения в сравнении с быстродействующими TTL-сериями
  • Чувствительность к статическому электричеству (ESD)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда NTE Electronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип логики: И-НЕ (NAND)
Количество элементов: 3 независимых затвора
Количество входов: 3 на каждый элемент
Технология: CMOS (КМОП) с широким диапазоном питающих напряжений
Серия: NTE4000B
Высокая помехоустойчивость и низкое энергопотребление
Применение
NTE4023B — стандартное исполнение в линейке NTE Electronics
Суффиксы в документации определяют тип корпуса: уточняйте монтажное исполнение (сквозное или поверхностное)
Кросс-референсы: CD4023 (Texas Instruments), MC14023 (ON Semi/Motorola), HCF4023 (STMicroelectronics)
FAQ

Какими аналогами можно заменить NTE4023B?

Подходят любые микросхемы стандартной логики 4023B (например, CD4023BE или HEF4023BT) при условии совпадения типа корпуса.


Какое напряжение питания является допустимым?

Типовой диапазон для серии 4000B составляет от 3В до 15В, предельное значение обычно не превышает 18В.


Поддерживает ли данная ИС работу с TTL-логикой?

Совместимость возможна, но при питании 5В требуется учет уровней входных/выходных напряжений и нагрузочной способности.


NTE Electronics NTE4023B

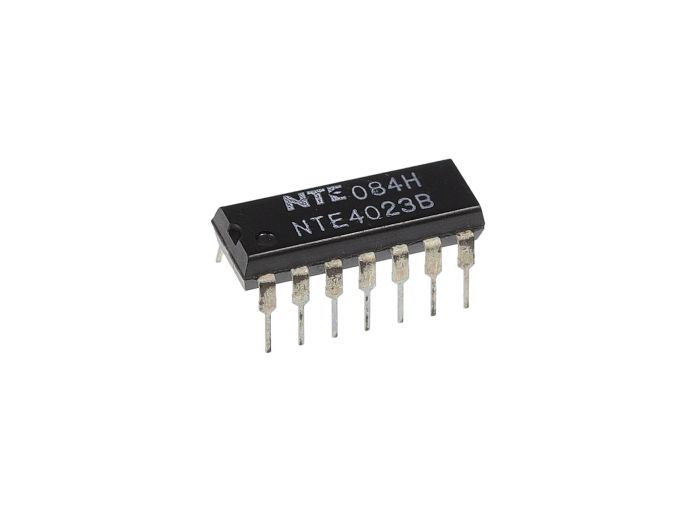

NTE4023B — это интегральная микросхема стандартной логики CMOS, содержащая три независимых логических элемента И-НЕ (NAND) с тремя входами каждый. Компонент предназначен для реализации цифровых логических функций, обработки сигналов и управления в промышленной автоматике и электронике общего назначения. Является функциональным аналогом стандартной серии 4000B.
