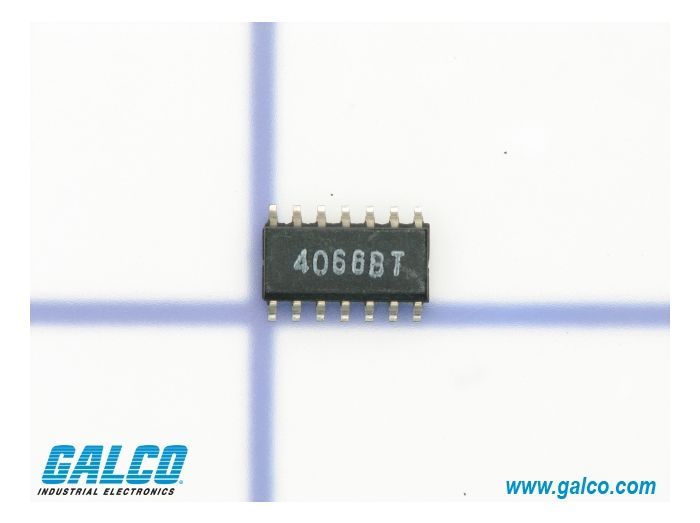

NTE Electronics NTE4066BT

Артикул: NTE4066BT
Изготовитель: NTE Electronics
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NTE4066BT

Раздел
Подраздел
NTE Electronics
Вес
  • Соответствие уровней управляющего сигнала логике CMOS
  • Тип монтажа: поверхностный (SMD/SMT), корпус уточняется по спецификации BT
  • Рабочий температурный диапазон промышленного стандарта
  • Совместимость с промышленными контроллерами и сигнальными процессорами
  • Интеграция в схемы аналогового мультиплексирования и АЦП/ЦАП
  • Ограничение: амплитуда коммутируемого сигнала не должна превышать напряжение питания (Vdd)
  • Ограничение: не предназначен для прямой коммутации силовых цепей и индуктивных нагрузок без драйверов
  • Сертификация: RoHS (согласно политике NTE Electronics)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда NTE Electronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Четыре независимых ключа в одном корпусе
Двунаправленная передача сигналов (Bilateral)
Широкий диапазон рабочих напряжений питания
Низкое сопротивление в открытом состоянии (R_on)
Минимальные перекрестные помехи между каналами
Высокая линейность передаточных характеристик
Применение
NTE4066B — стандартное исполнение в DIP-корпусе (сквозной монтаж)
Суффикс BT указывает на тип упаковки (Small Outline / SOIC), критично для топологии печатной платы
Прямые аналоги: CD4066BT, HEF4066BT, MC14066BT
Взаимозаменяемость: полная совместимость по логике работы с серией 4066 других брендов (TI, NXP, ON Semi)
При подборе аналогов проверяйте соответствие шага выводов и габаритов корпуса
FAQ

Можно ли использовать NTE4066BT для коммутации аудиосигналов?

Да, благодаря высокой линейности и низкому уровню искажений ИС подходит для аудио-коммутации в пределах рабочих напряжений.


Чем NTE4066BT отличается от NTE4016BT?

Серия 4066 обладает значительно меньшим внутренним сопротивлением в открытом состоянии, что минимизирует потери сигнала.


Влияет ли полярность сигнала на работу ключа?

Переключатель двунаправленный, однако потенциал сигнала должен оставаться в диапазоне между Vss и Vdd.


NTE Electronics NTE4066BT
NTE4066BT — это четырехканальный двунаправленный переключатель (Quad Bilateral Switch), выполненный по CMOS-технологии. Устройство предназначено для коммутации, мультиплексирования и распределения аналоговых и цифровых сигналов в цепях управления. Является высокотехнологичной заменой стандартных логических ИС серии 4066.
