NTE Electronics NTE409

Артикул: NTE409
Изготовитель: NTE Electronics
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NTE409

Раздел
Подраздел
NTE Electronics
Вес
  • Проверка шага выводов и ширины корпуса (0.3") устанавливаемой ИС
  • Соответствие количества выводов (14 пин)
  • Требования к износостойкости (количество циклов сочленения)
  • Совместимость с любыми ИС в стандартном форм-факторе DIP-14
  • Интеграция в стандартные макетные и печатные платы с сеткой 2.54 мм
  • Ограничение: Не подходит для поверхностного монтажа (SMD/SMT)
  • Ограничение: Не использовать для микросхем с нестандартным шагом или широким корпусом (0.6")
  • Сертификация: RoHS Compliant
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда NTE Electronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Количество контактов: 14 (2 ряда по 7)
Тип корпуса совместимых микросхем: DIP-14
Тип монтажа: В сквозные отверстия (THT/Through-Hole)
Шаг контактов: 2.54 мм (0.1")
Расстояние между рядами: 7.62 мм (0.3")
Материал изолятора: Термопластик (UL94V-0)
Тип контактов: Двухзажимные или цанговые (зависит от конкретной ревизии серии)
Применение
Серия NTE400 включает панели от 8 до 40 контактов
Прямые аналоги: стандартные DIP-разъемы 14-pin (например, серии 4814, DILB14P)
Суффиксы в документации могут указывать на покрытие контактов (олово/золото)
Возможна замена на цанговые панели (Turned Pin) для повышенной надежности соединения
FAQ

Какое расстояние между рядами контактов у NTE409?

Стандартное для DIP-14 — 7.62 мм (0.3 дюйма).


Можно ли использовать эту панель для микросхем с меньшим числом выводов?

Физически возможно для 8- или 14-пиновых ИС, но это нарушит фиксацию и не рекомендуется для серийных изделий.


Подходит ли NTE409 для высокочастотных сигналов?

Панель вносит дополнительную паразитную емкость и индуктивность; для ВЧ-цепей рекомендуется прямая пайка или специализированные ВЧ-сокеты.


NTE Electronics NTE409

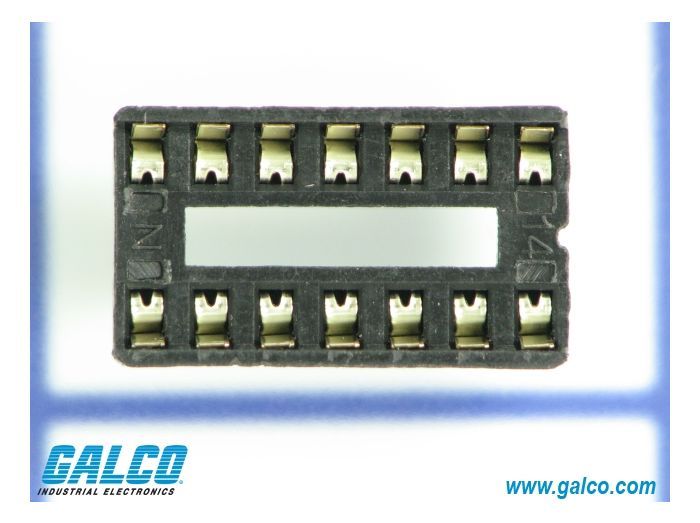

NTE409 представляет собой 14-контактную панель (IC Socket) для монтажа интегральных схем в DIP-корпусах на печатные платы. Устройство обеспечивает защиту микросхем от термического повреждения при пайке и позволяет производить оперативную замену компонентов без демонтажа платы.
