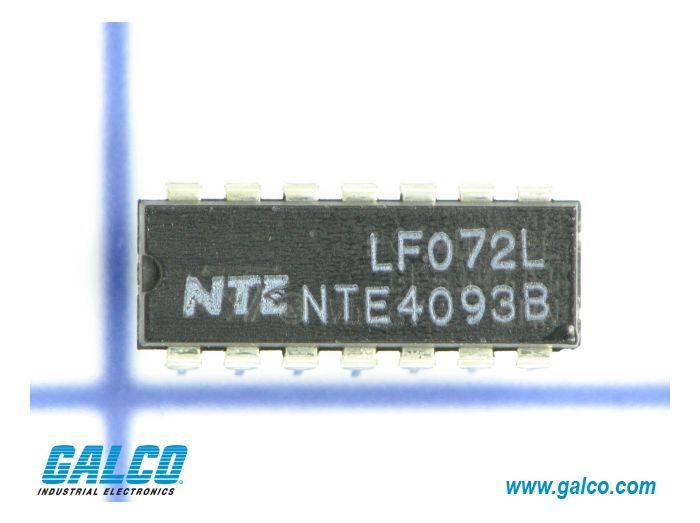

NTE Electronics NTE4093B

Артикул: NTE4093B
Изготовитель: NTE Electronics
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NTE4093B

Раздел
Подраздел
NTE Electronics
Вес
  • Проверка соответствия уровней логического сигнала (CMOS-совместимость)
  • Согласование напряжения питания (Vdd) с остальными компонентами схемы
  • Выбор типа корпуса (DIP/SOIC) в зависимости от способа монтажа на плату
  • Совместимость: Полная функциональная замена для стандартных ИС серии 4093 (CD4093, MC14093, HEF4093)
  • Интеграция: Стандартные логические уровни 4000-й серии
  • Ограничение: Не рекомендуется для высокоскоростных цепей (>10-15 МГц) из-за задержек CMOS-структур
  • Ограничение: Чувствительность к статическому электричеству (ESD), требуется соблюдение правил антистатической защиты
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда NTE Electronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип логики: 4 независимых элемента NAND
Входы: Триггер Шмитта (гистерезис для помехоустойчивости)
Технология: CMOS (серия 4000B)
Широкий диапазон рабочих напряжений: от 3В до 15В (типовое)
Симметричные выходные характеристики
Низкое энергопотребление в статическом режиме
Стандартизированные характеристики для B-серии
Применение
NTE4093B — промышленный аналог стандартных компонентов CD4093B
Суффикс 'B' указывает на буферизованные выходы и расширенный диапазон напряжений
Возможные кросс-референсы: Motorola MC14093B, Texas Instruments CD4093BE, Fairchild CD4093BC
При подборе аналогов проверяйте температурный диапазон (Industrial vs Commercial)
FAQ

В чем преимущество триггера Шмитта в этой модели?

Он обеспечивает четкое переключение состояний даже при зашумленном или медленно нарастающем входном сигнале, устраняя «дребезг».


Можно ли использовать NTE4093B в 5V TTL схемах?

Да, при питании 5В уровни совместимы, однако для полноценного сопряжения с TTL может потребоваться учет нагрузочной способности по току.


Каково основное назначение этой микросхемы?

Очистка сигналов от помех, создание генераторов импульсов (мультивибраторов) и реализация базовой логики И-НЕ.


NTE Electronics NTE4093B
NTE4093B представляет собой четырехканальный 2-входовый логический элемент И-НЕ (NAND) с триггерами Шмитта на входах, выполненный по технологии CMOS. Микросхема предназначена для формирования прямоугольных импульсов из медленно меняющихся сигналов, подавления дребезга и работы в условиях повышенных электрических помех.
