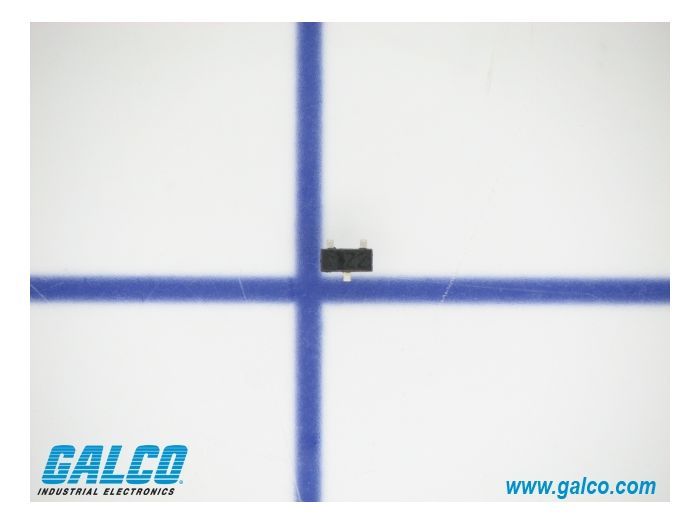

NTE Electronics NTE5010SM

Артикул: NTE5010SM
Изготовитель: NTE Electronics
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NTE5010SM

Раздел
Подраздел
NTE Electronics
Вес
  • Соответствие целевому напряжению цепи: 5.1 В.
  • Расчетный ток стабилизации: не должен приводить к превышению мощности 300 мВт с учетом теплоотвода платы.
  • Тип монтажа: только на поверхность печатной платы (SMD), посадочное место SOT-23.
  • Совместимость: стандартные логические уровни 5В, TTL/CMOS интерфейсы.
  • Ограничение по температуре: монтаж требует соблюдения профиля пайки для SMD-компонентов во избежание деградации кристалла.
  • Не подходит для силовых цепей с высокими токами нагрузки без дополнительных ограничительных резисторов.
  • Сертификаты: данные уточняются (стандарт NTE соответствует промышленным спецификациям).
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда NTE Electronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Номинальное напряжение стабилизации (Vz): 5.1 В
Максимальная мощность рассеивания (Pd): 0.3 Вт (300 мВт)
Допустимое отклонение параметров (Tolerance): ±5%
Тип корпуса: SOT-23 (Surface Mount Device)
Конфигурация: одиночный диод
Комплектация: 3 шт. в упаковке (3/PK)
Применение
NTE5010SM — исполнение в корпусе SOT-23 для компактной электроники.
NTE5010A — функциональный аналог в осевом (Axial) корпусе для монтажа в отверстия (THT).
При подборе аналогов (например, серии BZX84C5V1 или MMBZ5231B) необходимо проверять соответствие вольт-амперной характеристики и температурного коэффициента.
Суффикс 'SM' в номенклатуре NTE строго определяет тип корпуса для автоматизированного монтажа.
FAQ

Можно ли заменить NTE5010SM обычной версией NTE5010?

Функционально они идентичны (5.1В, 0.3-0.5Вт), но различаются типом корпуса: SM предназначен для SMD-монтажа, обычная версия — для сквозного монтажа в отверстия.


Какое назначение у этого диода в цепи?

Используется как ограничитель напряжения (супрессор) или источник опорного напряжения в цепях питания 5В.


NTE Electronics NTE5010SM
NTE5010SM — это кремниевый стабилитрон (диод Зенера) малой мощности в корпусе для поверхностного монтажа (SMD). Устройство предназначено для стабилизации опорного напряжения 5.1В и защиты полупроводниковых компонентов от перенапряжений в низковольтных цепях управления и передачи данных.
