NTE Electronics NTE5080A

Артикул: NTE5080A
Изготовитель: NTE Electronics
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NTE5080A

Раздел
стабилитрон
Подраздел
NTE Electronics
Вес
  • Проверка соответствия рабочего напряжения цепи номиналу стабилизации 22В
  • Расчет максимально допустимого тока через диод для исключения превышения мощности 1 Вт
  • Наличие места на печатной плате под осевой монтаж (THT)
  • Совместимость: стандартные сквозные отверстия (Through-hole)
  • Интеграция: замена диодов серии 1N4728 — 1N4764 (в частности 1N4748A)
  • Ограничения: не предназначен для поверхностного монтажа (SMD)
  • Ограничения: требует соблюдения температурного режима при плотной компоновке для рассеивания 1 Вт
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда NTE Electronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Номинальное напряжение стабилизации (Vz): 22В
Рассеиваемая мощность (Pd): 1.0 Вт
Допуск по напряжению: ±5% (суффикс A)
Тип корпуса: DO-41 (осевые выводы)
Низкий динамический импеданс для стабильной фиксации уровня
Стойкость корпуса к растворителям: фреон, спирт, хлоротен
Применение
Суффикс 'A' указывает на стандартный допуск 5%
NTE5080A является функциональным аналогом отраслевого стандарта 1N4748A
Линейка NTE5000A охватывает диапазон напряжений, выбор зависит от целевого порога стабилизации
Возможна замена на аналоги в корпусах DO-41 от Vishay, ONsemi при совпадении Vz и Pd
FAQ

Можно ли промывать плату со смонтированным NTE5080A?

Да, корпус устойчив к воздействию спиртов, фреона и хлоротеновых растворителей.


Чем NTE5080A отличается от стандартного 1N4748A?

Это прямой аналог с идентичными электрическими характеристиками (22V, 1W, 5%), выпускаемый под брендом NTE.


Какой тип монтажа используется?

Выводной монтаж в отверстия (Through-Hole Technology).


NTE Electronics NTE5080A

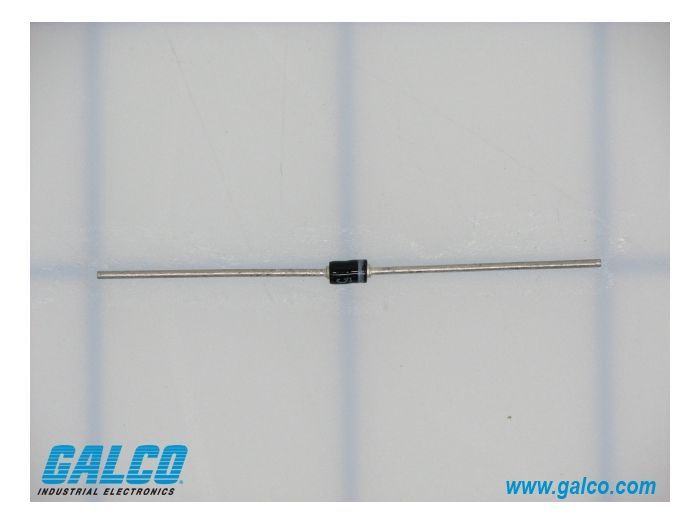

NTE5080A — это кремниевый стабилитрон (диод Зенера) мощностью 1 Вт в осевом корпусе DO-41. Предназначен для стабилизации напряжения 22В и защиты цепей от переходных процессов в промышленной и бытовой электронике.
