NTE Electronics NTE519

Артикул: NTE519

Изготовитель: NTE Electronics

Новый продукт Запросить стоимость и остатки 100 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NTE519

Раздел

Подраздел

NTE Electronics

Вес

Проверка пикового обратного напряжения в цепи (не более 75В)
Соответствие тока нагрузки лимиту в 200 мА
Тип монтажа: пайка в отверстия печатной платы (THT)
Интеграция: совместим со стандартными посадочными местами под диоды типоразмера DO-35
Ограничение: не предназначен для использования в качестве силового выпрямителя
Ограничение: чувствительность к перегреву при пайке (требуется соблюдение термопрофиля)
Экологическая совместимость: соответствует нормам RoHS (уточняется для конкретной партии)

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда NTE Electronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Максимальное постоянное обратное напряжение (Vr): 75 В

Максимальный прямой ток (If): 200 мА

Время обратного восстановления (trr): 4 нс (высокая скорость)

Тип корпуса: DO-35 (для сквозного THT-монтажа)

Конструкция: стеклянный пассивированный переход

Низкая емкость перехода для стабильной работы на высоких частотах

Применение

NTE519 является кросс-референсным компонентом для широкого спектра промышленных диодов

Прямой функциональный аналог: 1N4148, 1N914 (рекомендуется сверка параметров по datasheet)

Возможные замены: 1N4448 (улучшенные характеристики по току/напряжению в ряде исполнений)

Суффикс 'SM': может указывать на версию для поверхностного монтажа (NTE519SM)

При подборе аналогов критично учитывать время обратного восстановления (4 нс)

FAQ

Можно ли использовать NTE519 вместо популярного 1N4148?

Да, NTE519 является прямой инженерной заменой для 1N4148 и 1N914 в корпусе DO-35 с идентичными или превосходящими характеристиками.

Допускается ли последовательное соединение для увеличения напряжения?

Допускается при условии использования выравнивающих резисторов, однако для высоковольтных цепей рекомендуется выбирать специализированные диоды.

Какие требования к полярности при установке?

Катод маркируется цветным кольцом на стеклянном корпусе; неверная полярность может привести к выходу компонента из строя.

NTE Electronics NTE519

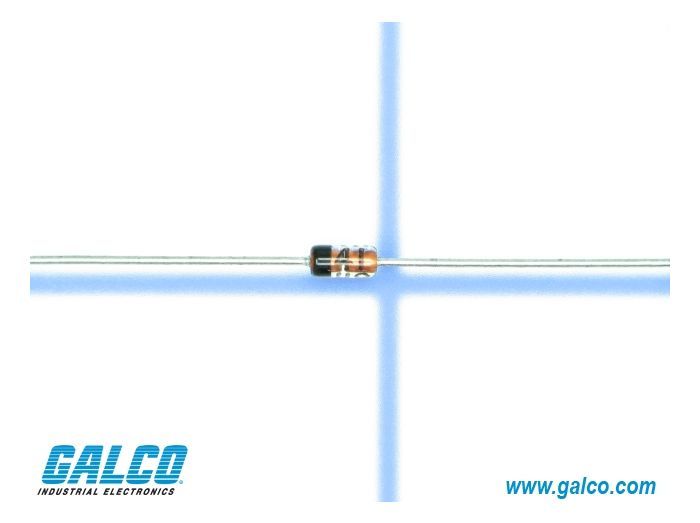

NTE519 — это кремниевый быстродействующий переключающий диод (Fast Switching Diode) в герметичном стеклянном корпусе DO-35. Предназначен для работы в высокоскоростных импульсных цепях, логических схемах и системах обработки сигналов малой мощности. Основная функция — обеспечение односторонней проводимости с минимальным временем восстановления для минимизации потерь при коммутации.
