NTE Electronics NTE5232AK

Артикул: NTE5232AK
Изготовитель: NTE Electronics
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NTE5232AK

Раздел
стабилитрон
Подраздел
NTE Electronics
Вес
  • Соответствие номинальному напряжению стабилизации (200V) и расчетному току.
  • Совместимость с посадочным местом под стандарт DO-4 (диаметр шпильки).
  • Необходимость использования теплопроводящей пасты при монтаже на радиатор.
  • Учет полярности: модель 'AK' подразумевает катод на основании.
  • Интерфейс: винтовое крепление (Stud) для надежного электрического и теплового контакта.
  • Ограничение: Не предназначен для поверхностного монтажа (SMD).
  • Ограничение: Эксплуатация на полной мощности 10 Вт без радиатора недопустима.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда NTE Electronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Напряжение стабилизации: 200 В
Рассеиваемая мощность: 10 Вт (при условии монтажа на теплоотвод)
Допуск по напряжению (Tolerance): ±5%
Тип корпуса: DO-4 (Stud Mount / Монтаж на шпильку)
Полярность: Катод соединен с корпусом (Cathode to Case)
Широкий диапазон серии: от 3.9 В до 200 В
Применение
Серия NTE 10W Zener: охватывает номиналы от 3.9V до 200V.
Различие полярности: суффикс 'A' (анод на корпусе) vs 'AK' (катод на корпусе).
Возможные кросс-референсы: стандартные серии 1N2970 — 1N3015 (требуется проверка параметров конкретного производителя).
При замене критично учитывать шаг резьбы и диаметр шпильки корпуса DO-4.
FAQ

Что означает суффикс 'K' в маркировке NTE5232AK?

Суффикс 'K' указывает на обратную полярность (Reverse Polarity), где катод стабилитрона соединен с металлическим корпусом-шпилькой.


Можно ли использовать данный диод без радиатора?

При нагрузках, близких к 10 Вт, монтаж на теплоотвод обязателен; без него компонент быстро выйдет из строя из-за перегрева.


Как проверить совместимость при замене аналога?

Необходимо убедиться, что напряжение (200V), мощность (10W) и полярность (катод на корпусе) полностью совпадают с оригиналом.


NTE Electronics NTE5232AK

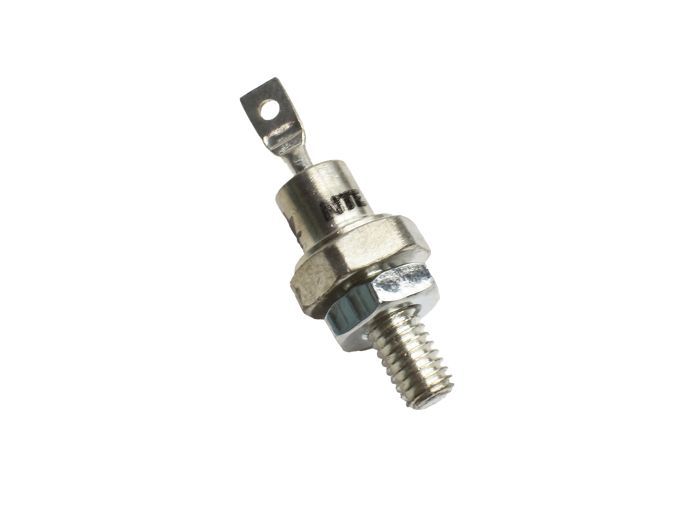

NTE5232AK — промышленный мощный стабилитрон (диод Зенера) на 200 В в металлическом корпусе DO-4 с резьбовым креплением (Stud Mount). Предназначен для прецизионной стабилизации напряжения и защиты электронных схем от перенапряжений в составе силового оборудования и систем промышленной автоматики.
