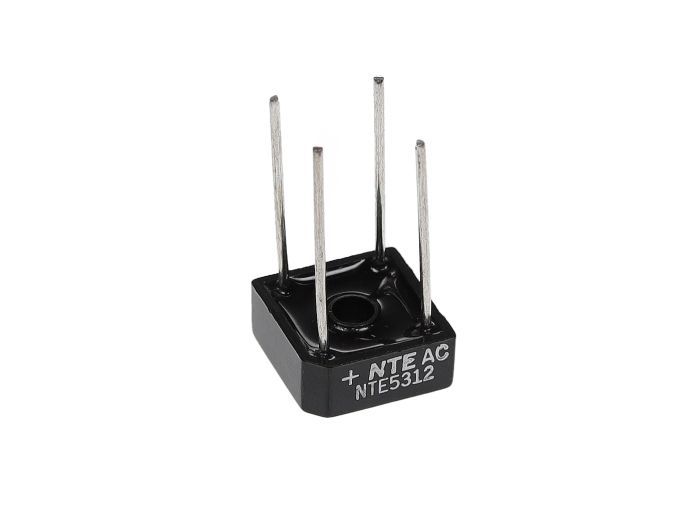

NTE Electronics NTE5312

Артикул: NTE5312
Изготовитель: NTE Electronics
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NTE5312

Раздел
Однофазный стандартный диод
Подраздел
NTE Electronics
Вес
  • Соответствие тока нагрузки номиналу 8 А (рекомендуется запас 20–30%)
  • Максимальное входное напряжение AC не должно превышать 70 В (RMS) для запаса по V_RRM
  • Проверка совместимости посадочного места и типа выводов
  • Необходимость использования теплоотвода при эксплуатации на высоких токах
  • Интеграция в стандартные цепи питания 12В/24В/48В DC
  • Совместимость с фильтрующими конденсаторами большой емкости
  • Ограничение: Не использовать в сетях 220 В (требуется модель на 400-600 В)
  • Ограничение: Не предназначено для высокочастотных импульсных преобразователей
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда NTE Electronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Максимальный средний выпрямленный ток: 8 А
Максимальное импульсное обратное напряжение (V_RRM): 100 В
Количество фаз: 1 (однофазный мост)
Тип: Стандартное восстановление (Standard Recovery)
Конфигурация: Монолитный блок с 4 диодами
Применение
NTE5312: Базовая модификация (100V/8A)
Линейка NTE53xx включает версии до 1000 В (например, NTE5324)
Возможные функциональные аналоги: серии GBPC801, BR81 (требуется сверка чертежа)
Суффиксы производителя могут указывать на тип корпуса или специфику выводов
FAQ

Нужен ли радиатор для этого диодного моста?

При постоянной нагрузке свыше 3-4 А монтаж на радиатор обязателен для предотвращения перегрева.


Можно ли заменить NTE5312 моделью на 400 В?

Да, замена на модель с более высоким напряжением (например, NTE5316) допустима и технически безопасна.


Какое падение напряжения на этом мосту?

Типовое падение напряжения составляет около 1.1 В на каждый диод (суммарно около 2.2 В на мост).


NTE Electronics NTE5312
NTE5312 — кремниевый однофазный мостовой выпрямитель общего назначения. Устройство предназначено для преобразования переменного тока в постоянный (AC/DC) в блоках питания и выпрямительных узлах промышленной электроники. Обеспечивает стабильное выпрямление при токе до 8 А и пиковом обратном напряжении до 100 В.
