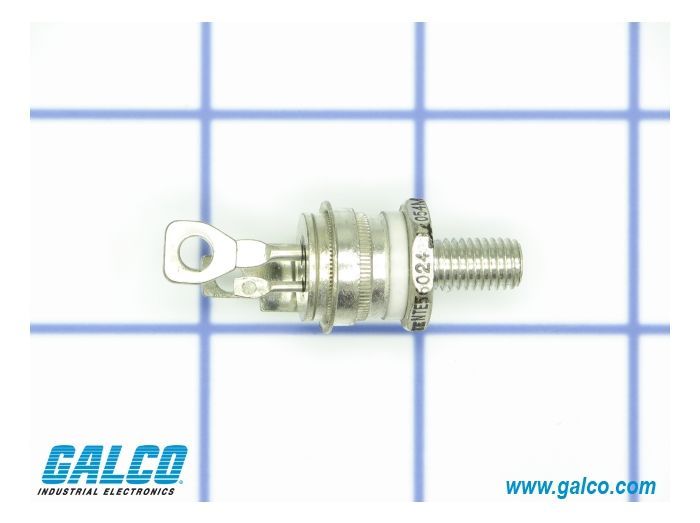

NTE Electronics NTE56024

Артикул: NTE56024

Изготовитель: NTE Electronics

Новый продукт Запросить стоимость и остатки 109 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NTE56024

Раздел

Подраздел

NTE Electronics

Вес

Выбор по нагрузке: Рабочее напряжение системы не должно превышать 400В с учетом скачков напряжения.
Тепловой расчет: Обязателен монтаж на радиатор; при токах близких к 40А требуется принудительное охлаждение.
Изоляция: Корпус ISO позволяет устанавливать несколько компонентов на один общий теплоотвод без дополнительных диэлектрических прокладок.
Монтаж: Требуется соблюдение момента затяжки шпильки для обеспечения теплового контакта и целостности керамического изолятора.
Ограничение: Не предназначен для работы в цепях постоянного тока (DC).
Ограничение: При коммутации индуктивной нагрузки обязательна установка RC-снабберной цепи для предотвращения самопроизвольного открытия (dV/dt).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда NTE Electronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип полупроводника: Симистор (TRIAC)

Корпус: TO-48ISO (изолированный шпилька-фланец)

Максимальное повторяющееся импульсное напряжение в закрытом состоянии (V_DRM): 400 В

Максимально допустимый действующий ток (I_T(RMS)): 40 А

Конфигурация: Изолированное основание для прямого монтажа на радиатор

Применение

Линейка NTE560xx: Включает модели с различным вольтажом (от 200В до 800В), что важно учитывать при замене.

Совместимость: Функциональный аналог промышленных тиристоров в форм-факторе TO-48/Stud Mount.

Параметры затвора: При подборе аналогов критично соответствие тока управления затвором (Igt) для корректной работы со старым драйвером.

Расшифровка: Суффикс ISO подтверждает наличие внутренней электрической изоляции кристалла от монтажного болта.

FAQ

Требуется ли слюдяная прокладка при установке на радиатор?

Нет, индекс ISO в названии корпуса означает, что основание уже электрически изолировано от активных выводов.

Можно ли заменить NTE56024 на модель с более высоким напряжением?

Да, использование моделей на 600В или 800В из этой же серии допустимо и повышает надежность системы.

Какова основная причина выхода из строя в цепях с двигателями?

Чаще всего это превышение скорости нарастания напряжения (dV/dt) или пусковые токи, превышающие 40А без надлежащего снаббера.

NTE Electronics NTE56024

NTE56024 — это силовой двунаправленный триодный тиристор (симистор) в изолированном корпусе, предназначенный для коммутации и фазового управления в цепях переменного тока. Применяется в качестве бесконтактного реле для регулировки мощности нагревательных элементов, освещения и управления электродвигателями в промышленной автоматике.
