NTE Electronics NTE5629

Артикул: NTE5629
Изготовитель: NTE Electronics
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NTE5629

Раздел
Подраздел
NTE Electronics
Вес
  • Проверка соответствия пикового повторяющегося напряжения в закрытом состоянии (VDRM) параметрам сети
  • Соответствие максимально допустимого среднеквадратичного тока (IT(RMS)) току потребления нагрузки
  • Расчет тока управления затвора (IGT) для обеспечения гарантированного отпирания
  • Наличие места на плате под габариты корпуса TO-202 с учетом теплового зазора
  • Совместимость: Работает с типовыми схемами запуска на базе динисторов (DIAC) и оптосимисторов
  • Интеграция: Подходит для замены дискретных компонентов в блоках управления мощностью
  • Ограничение: Не предназначен для работы в цепях высокого напряжения DC без специализированных схем гашения
  • Ограничение: Требует установки снабберной (RC) цепи при коммутации высокоиндуктивных нагрузок для защиты от dV/dt
  • Ограничение: Эффективность ограничена при превышении максимально допустимой температуры перехода (Tj)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда NTE Electronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип полупроводника: Симистор (TRIAC)
Тип корпуса: TO-202 (Tab mount / THT)
Конфигурация выводов: Стандартная (Main Terminal 1, Main Terminal 2, Gate)
Режим работы: Двунаправленное управление переменным током (AC)
Применение: Коммутация индуктивных и резистивных нагрузок
Применение
Серия NTE56xx: включает модели с различными характеристиками по току и напряжению
Суффиксы в маркировке могут указывать на специфический тип упаковки или отбор по току затвора
Замена: NTE5629 является кросс-референсом для многих OEM-деталей, подбор осуществляется по параметрам 8A / 600V (тип.)
Аналоги: При подборе альтернатив сторонних брендов (ST, Littelfuse) критично совпадение распиновки TO-202
FAQ

Требуется ли использование радиатора для NTE5629?

При эксплуатации на токах, близких к номинальным, монтаж на теплоотвод обязателен для предотвращения перегрева и выхода из строя.


Можно ли заменить NTE5629 симистором в корпусе TO-220?

Электрическая замена возможна, однако потребуется корректировка посадочного места на плате из-за различий в габаритах и формовке выводов.


Как проверить исправность NTE5629?

Проверка проводится мультиметром в режиме прозвонки переходов и проверкой сопротивления между затвором и MT1, но полная диагностика возможна только в тестовой схеме под нагрузкой.


NTE Electronics NTE5629

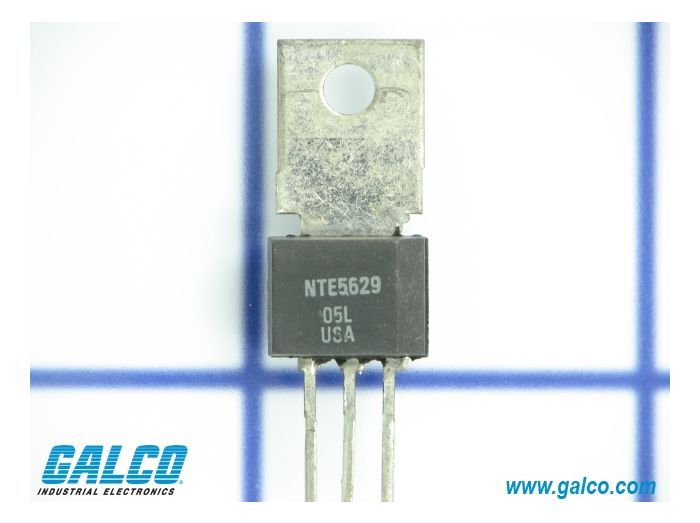

NTE5629 представляет собой кремниевый симметричный триодный тиристор (симистор), разработанный для управления нагрузками переменного тока в схемах коммутации и фазового регулирования. Компонент выполняет роль бесконтактного ключа в системах промышленной автоматики, регуляторах освещения и контроллерах электродвигателей. Корпус TO-202 обеспечивает возможность монтажа на печатную плату с опциональным креплением к теплоотводу.
