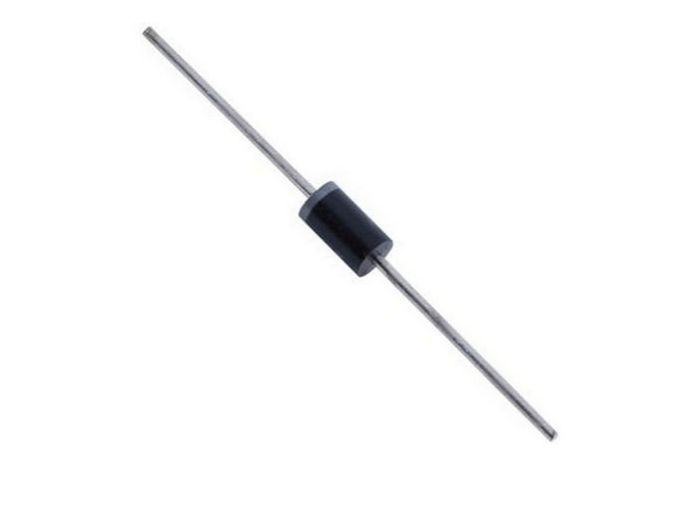

NTE Electronics NTE5806

Артикул: NTE5806
Изготовитель: NTE Electronics
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NTE5806

Раздел
Стандартное восстановление
Подраздел
NTE Electronics
Вес
  • Соответствие рабочего тока: Пиковая нагрузка в цепи не должна превышать 3 А с учетом запаса по температуре.
  • Запас по напряжению: Рекомендуется для цепей с амплитудным напряжением до 480-500 В (для обеспечения надежности).
  • Способ монтажа: Выводной (THT), требует соблюдения правил формовки выводов для предотвращения механических напряжений корпуса.
  • Теплоотвод: Охлаждение осуществляется через медные выводы; критична площадь контактных площадок на плате.
  • Ограничение по частоте: Не предназначен для работы в высокочастотных импульсных преобразователях (ШИМ) из-за значительного времени обратного восстановления.
  • Ограничение по среде: Корпус требует дополнительной герметизации при эксплуатации в условиях высокой влажности или агрессивных сред.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда NTE Electronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Максимальное пиковое обратное напряжение: 600 В
Средний прямой ток: 3.0 А
Тип восстановления: Стандартное (Standard Recovery)
Тип корпуса: DO-27 (для монтажа в сквозные отверстия PCB)
Конфигурация: Одиночный диод
Применение
NTE5806 является промышленным аналогом диода серии 1N5406.
Взаимозаменяемость: Может заменять диоды серий NTE5800-NTE5805 (при совпадении габаритов), так как обладает более высоким допустимым напряжением.
При подборе замены по суффиксам учитывайте специфику допусков NTE Electronics для ремонтных комплектов.
Для работы с токами свыше 3 А рассмотрите переход на серию NTE5812 или аналоги в корпусе DO-201AD.
FAQ

Можно ли заменить 1N5406 на NTE5806?

Да, NTE5806 является прямым электрическим и функциональным аналогом 1N5406 для промышленного применения.


Допускается ли использование в высокочастотных выпрямителях?

Нет, это диод стандартного восстановления; для частот выше 10-20 кГц следует использовать Fast/Ultra Fast Recovery диоды.


Как определить полярность NTE5806?

Катод обозначается цветным кольцевым задом (полосой) на цилиндрическом корпусе.


NTE Electronics NTE5806
Кремниевый выпрямительный диод общего назначения (Standard Recovery) в осевом корпусе DO-27. Предназначен для работы в низкочастотных цепях выпрямления переменного тока, блоках питания и схемах защиты промышленной электроники.
