NTE Electronics NTE6004

Артикул: NTE6004

Изготовитель: NTE Electronics

Новый продукт Запросить стоимость и остатки 107 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NTE6004

Раздел

Подраздел

NTE Electronics

Вес

Соответствие расчетного тока нагрузки и пиковых пусковых токов (запас 20-30%).
Максимальное напряжение в цепи не должно превышать 1600 В с учетом переходных процессов.
Тип полярности: стандартная (катод на основании) или обратная (индекс R).
Наличие теплоотвода: при эксплуатации на токах свыше 5-10 А обязателен радиатор.
Требования к моменту затяжки резьбового соединения для обеспечения теплового контакта.
Интеграция: Силовые шины, клеммные наконечники под пайку или обжим.
Ограничение: Не использовать в высокочастотных импульсных преобразователях (стандартное время восстановления).
Ограничение: Недопустим перегрев корпуса выше паспортных значений (данные уточняются в Datasheet).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда NTE Electronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Максимальный средний выпрямленный ток: 40 А

Пиковое повторяющееся обратное напряжение (VRRM): 1600 В

Тип монтажа: Stud Mount (монтаж на радиатор через резьбовое соединение)

Корпус: Герметичный металлостеклянный (аналог DO-5)

Низкое прямое падение напряжения при номинальном токе

Высокая перегрузочная способность по току (Surge Current)

Применение

NTE6004: Стандартная полярность (Катод на шпильке).

NTE6004R: Обратная полярность (Анод на шпильке).

Серия включает модели с VRRM от 50В до 1600В (NTE6000-NTE6004).

Возможная замена: Промышленные диоды серий 40HF / 40HFR при совпадении характеристик.

Суффикс 'R' критичен для конфигурации мостовых схем на общем радиаторе.

FAQ

Нужна ли изоляция при установке на общий радиатор?

Да, если используется несколько диодов или радиатор заземлен, так как корпус NTE6004 является электродом.

Можно ли заменить NTE6004 диодом на 1200В?

Нет, замена на компонент с меньшим обратным напряжением (VRRM) приведет к электрическому пробою.

Как проверить исправность диода?

С помощью мультиметра в режиме проверки диодов: проводимость должна быть только в одном направлении.

NTE Electronics NTE6004

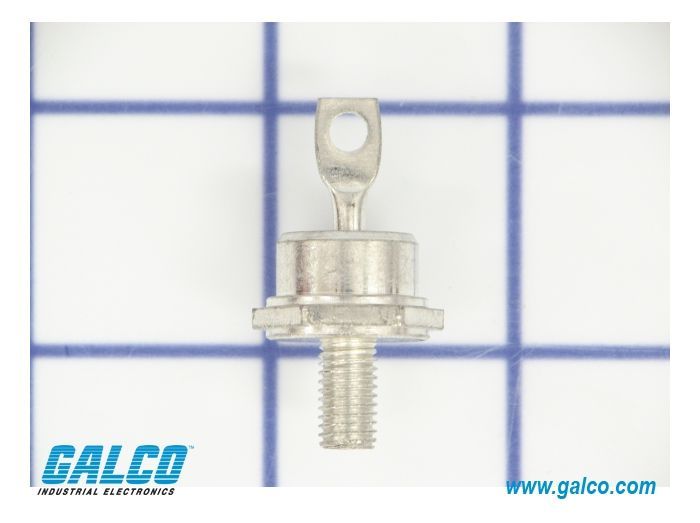

NTE6004 — мощный кремниевый выпрямительный диод промышленного назначения в металлическом корпусе под болт. Предназначен для выпрямления тока в силовых цепях, блоках питания и системах управления электродвигателями. Обеспечивает высокую надежность в условиях значительных обратных напряжений до 1600В.
