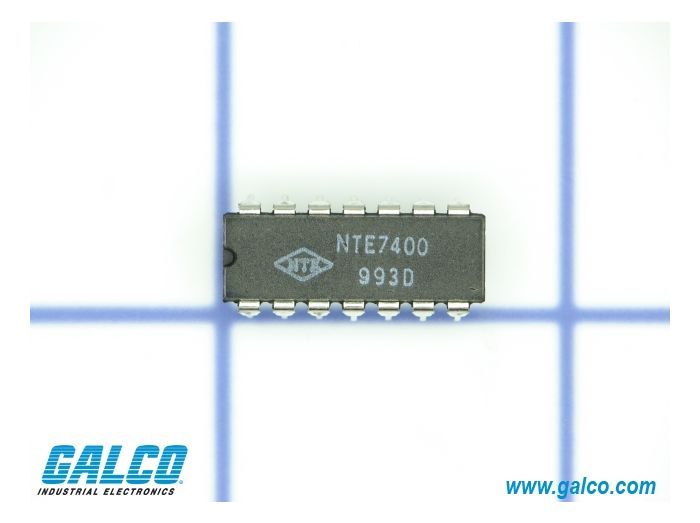

NTE Electronics NTE7400

Артикул: NTE7400

Изготовитель: NTE Electronics

Новый продукт Запросить стоимость и остатки 102 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NTE7400

Раздел

Подраздел

NTE Electronics

Вес

Напряжение питания (Vcc): Номинальное 5.0 В (допустимый диапазон 4.75 В – 5.25 В)
Тип монтажа: Сквозной (THT), корпус DIP-14
Логические уровни: Совместимость с TTL-входами/выходами (Vih min = 2V, Vil max = 0.8V)
Рабочая среда: Использование внутри помещений или в защищенных шкафах управления
Совместимость: Полная замена микросхем типа 7400, SN7400, DM7400, MC7400
Ограничение: Не допускается эксплуатация при напряжении питания свыше 7.0 В (абсолютный максимум)
Ограничение: Несовместима с низковольтной логикой (1.8В/2.5В) без схем согласования уровней

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда NTE Electronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип логики: TTL (Транзисторно-транзисторная логика)

Функция: 4 независимых вентиля И-НЕ (Quad 2-Input Positive NAND Gate)

Конфигурация: Положительная логика

Исполнение: Стандартная серия 7400

Назначение: Универсальная замена для ремонта и проектирования цифровых схем

Применение

NTE7400: Основная модель в линейке NTE Electronics

Функциональные аналоги: SN7400 (Texas Instruments), MC7400 (Motorola/Onsemi), DM7400 (Fairchild/National)

Альтернативные серии: 74LS00 (Low-power Schottky) — при необходимости снижения тока потребления

Расшифровка: Суффиксы в маркировке NTE могут указывать на специфику упаковки или температурный диапазон (проверяйте Data Sheet конкретной партии)

Сертификация: RoHS (соответствие уточняется по коду даты производства)

FAQ

Можно ли заменить микросхему SN7400 на NTE7400 в существующей плате?

Да, это прямые функциональные аналоги с идентичной распиновкой (pin-to-pin compatible) и электрическими характеристиками.

Какое напряжение питания является критическим для NTE7400?

Оптимальное рабочее напряжение — 5В. Подача напряжения более 7В приведет к выходу микросхемы из строя.

В каких условиях монтажа используется данный компонент?

Микросхема выполнена в корпусе DIP-14 для монтажа в отверстия печатной платы или установки в специальную панель (сокет).

NTE Electronics NTE7400

NTE7400 — это интегральная логическая микросхема стандарта ТТЛ (TTL), содержащая четыре независимых двухвходовых элемента И-НЕ (NAND). Компонент предназначен для реализации базовых логических операций в цепях цифровой автоматики, системах управления и промышленном оборудовании, требующем высокой надежности и совместимости со стандартной логикой серии 7400.
