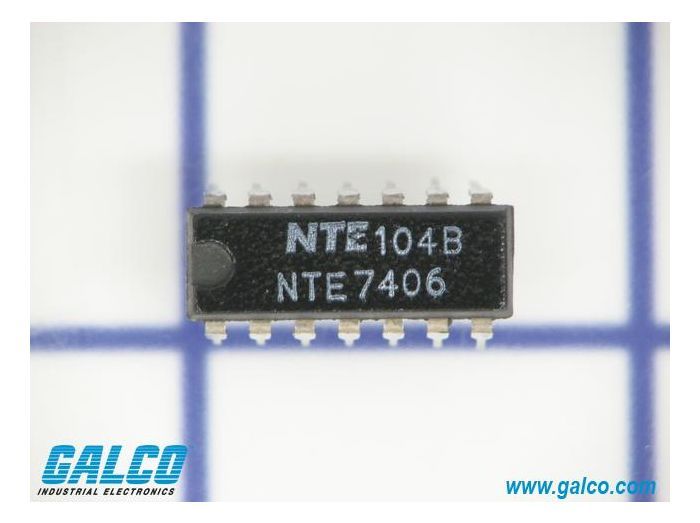

NTE Electronics NTE7406

Артикул: NTE7406

Изготовитель: NTE Electronics

Новый продукт Запросить стоимость и остатки 101 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NTE7406

Раздел

Подраздел

NTE Electronics

Вес

Проверка совместимости: соответствие логическим уровням TTL (5В) на входе.
Необходимость внешнего подтягивающего резистора (pull-up) для формирования высокого уровня.
Расчет суммарного тока потребления при одновременной работе всех 6 каналов.
Интеграция: полная совместимость со стандартной серией 7406.
Сигналы: стандартные логические уровни 0/5В.
Ограничение: не допускается использование без защиты при коммутации индуктивных нагрузок (реле, соленоиды).
Ограничение: не подходит для систем с напряжением питания логики выше 5.25В.
Ограничение: температурный диапазон эксплуатации соответствует коммерческому/индустриальному стандарту (уточняйте префикс).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда NTE Electronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип логики: TTL (Транзисторно-транзисторная логика)

Функция: 6 независимых инверторов (Hex Inverter)

Тип выхода: Открытый коллектор (Open Collector)

Напряжение питания (Vcc): 5В (номинальное)

Максимальное выходное напряжение: до 30В

Максимальный втекающий ток (Iol): 40 мА на канал

Корпус: DIP-14 (стандартный промышленный монтаж в отверстия)

Применение

NTE7406 является прямым аналогом микросхем серий 7406, SN7406N, MC7406, DM7406.

Суффиксы в маркировке NTE обычно указывают на тип упаковки, для данной модели стандарт — DIP.

При замене на CMOS-аналоги (серия 74HC06) необходимо проверять совместимость по входным токам и емкостной нагрузке.

Возможна замена на NTE7416 (версия с напряжением до 15В), если рабочее напряжение нагрузки не превышает этот предел.

FAQ

Можно ли использовать NTE7406 для управления реле?

Да, если ток катушки не превышает 40 мА, а рабочее напряжение — 30В; обязательно наличие защитного диода параллельно обмотке.

В чем отличие от стандартной микросхемы 7404?

7404 имеет стандартный двухтактный выход (Push-Pull), а 7406 — открытый коллектор и повышенное выходное напряжение.

Нужен ли резистор на выходе?

Да, для получения логической единицы на выходе при работе на высокоимпедансную нагрузку требуется pull-up резистор.

NTE Electronics NTE7406

NTE7406 представляет собой логическую интегральную схему TTL-типа, содержащую шесть независимых инвертирующих буферов/драйверов. Устройство оснащено выходами с открытым коллектором, предназначенными для управления высоковольтными нагрузками или согласования различных логических уровней.
