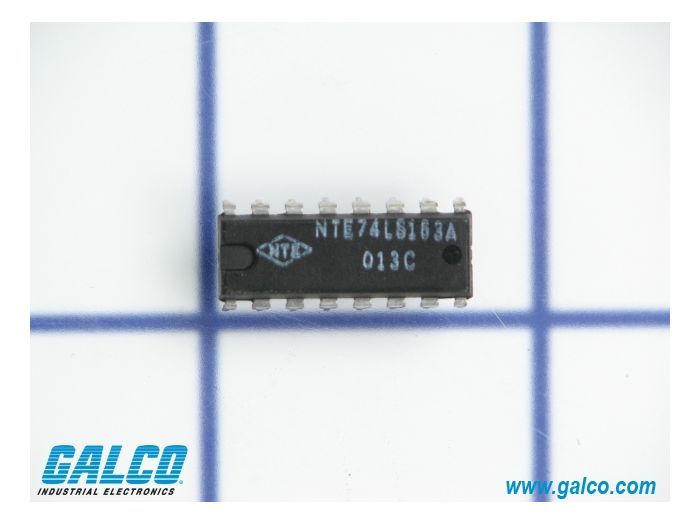

NTE Electronics NTE74LS163A

Артикул: NTE74LS163A
Изготовитель: NTE Electronics
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NTE74LS163A

Раздел
Подраздел
NTE Electronics
Вес
  • Соответствие логическим уровням TTL (5В)
  • Тип монтажа: THT (сквозной монтаж в отверстия)
  • Температурный диапазон: 0°C ... +70°C (коммерческое исполнение)
  • Максимальная тактовая частота: до 25 МГц (типовое значение для LS-серии)
  • Ограничение: Несовместим с уровнями логики 3.3V CMOS без преобразователей
  • Ограничение: Требует стабильного питания, чувствителен к импульсным помехам по шине Vcc
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда NTE Electronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Серия: NTE74LS (Low-power Schottky TTL)
Тип: 4-битный синхронный двоичный счетчик
Напряжение питания (Vcc): 4.75 – 5.25 В (стандарт 5 В)
Синхронный сброс (Clear) и параллельная загрузка
Возможность каскадирования для создания счетчиков любой разрядности
Типовой корпус: DIP-16
Применение
Прямой функциональный аналог: SN74LS163A, DM74LS163A, 74LS163
Альтернативы: Серия 74HC163 (CMOS-версия) — требует проверки совместимости входных токов
Суффикс 'A' означает улучшенные временные характеристики по сравнению с базовой моделью 74LS163
Код NTE74LS163A соответствует промышленному стандарту распиновки серии 74
FAQ

Чем NTE74LS163A отличается от модели 74LS161?

В 163-й модели сброс (CLEAR) является синхронным (выполняется по тактовому импульсу), тогда как в 161-й он асинхронный.


Допускается ли эксплуатация при напряжении 12В?

Нет, серия 74LS жестко ограничена диапазоном 4.75–5.25 В; превышение приведет к выходу ИС из строя.


Подходит ли микросхема для каскадного включения?

Да, наличие выходов Carry Look-Ahead позволяет соединять несколько микросхем для увеличения разрядности без потери быстродействия.


NTE Electronics NTE74LS163A
NTE74LS163A представляет собой синхронный 4-разрядный двоичный счетчик, выполненный по технологии ТТЛШ (TTL Low-power Schottky). Микросхема предназначена для построения высокоскоростных систем счета и делителей частоты в цифровой аппаратуре. Главная особенность модели — полностью синхронная работа всех триггеров, включая функции сброса и загрузки, что предотвращает возникновение логических гонок.
