NTE Electronics WHS22-03-25

Артикул: WHS22-03-25
Изготовитель: NTE Electronics
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики WHS22-03-25

Раздел
Одиночный проводник
Подраздел
NTE Electronics
Вес
  • Расшифровка кода: WHS (Wire Hook-up Solid), 22 (AWG), 03 (Цвет: оранжевый), 25 (Длина в футах).
  • Варианты фасовки: доступны катушки длиной 25 и 100 футов.
  • Линейка серии: доступны сечения от 18 до 26 AWG в различных цветовых исполнениях.
  • Аналоги: монтажные провода стандартов UL1007/1569 (Alpha Wire, Belden, 3M).
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда NTE Electronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип проводника: Одножильный (Solid)
Калибр: 22 AWG
Материал изоляции: ПВХ (PVC)
Цвет оболочки: Оранжевый
Номинальное напряжение: 300 В (AC)
Рабочий температурный диапазон: от -20°C до +90°C (-4°F...194°F)
Длина: 25 футов (7.62 м) на катушке
Пожаростойкость: тест UL VW-1 (вертикальное пламя)
Соответствие стандартам: UL 1007, CSA TR-64/1569
Применение
Чек-лист выбора: соответствие сечения 22 AWG токовой нагрузке, проверка лимита напряжения (до 300 В), совместимость ПВХ с агрессивными средами (при наличии).
Совместимость: оптимален для монтажа методом пайки в отверстия (THT) на печатных платах, использования в винтовых клеммах и быстрозажимных коннекторах.
Ограничение: не предназначен для использования в подвижных узлах и местах с постоянной вибрацией (риск усталостного излома одножильного проводника).
Ограничение: запрещена эксплуатация при температурах выше +90°C.
Сертификация: UL, CSA.
FAQ

Можно ли использовать WHS22 для межблочных соединений с частыми изгибами?

Нет, это одножильный (Solid) провод, он предназначен только для стационарной прокладки. Для подвижных соединений выбирайте многожильные серии (Stranded).


Подходит ли изоляция данного провода для наружной прокладки?

Нет, ПВХ-изоляция данного типа предназначена для внутреннего монтажа (Internal Wiring) и не имеет защиты от УФ-излучения и экстремальных погодных условий.


NTE Electronics WHS22-03-25

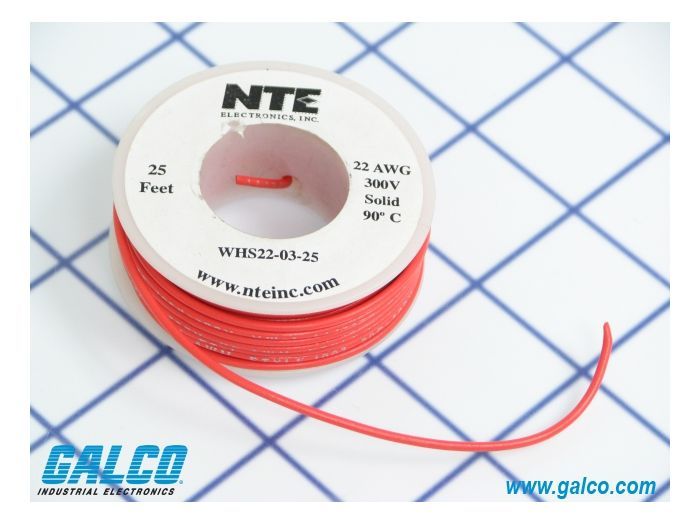

NTE Electronics WHS22-03-25 — это жесткий монтажный провод (Solid Wire) серии Hook-Up Wire, предназначенный для внутреннего соединения компонентов в электрическом и электронном оборудовании. Одножильный проводник калибра 22 AWG с ПВХ-изоляцией обеспечивает стабильную передачу сигнала и питания при напряжении до 300 В. Соответствует стандартам пожарной безопасности UL VW-1.
