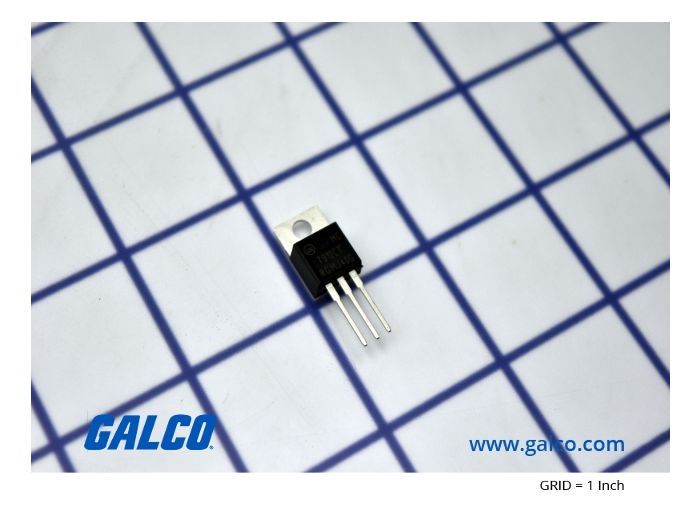

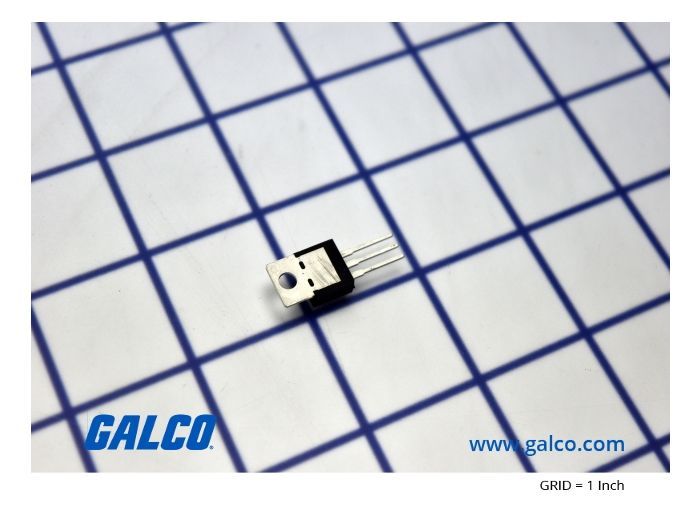

ON Semiconductor MC7912CTG

Артикул: MC7912CTG

Изготовитель: ON SEMICONDUCTOR

Новый продукт Запросить стоимость и остатки 100 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MC7912CTG

Раздел

Подраздел

ON Semiconductor

Вес

Минимальное входное напряжение: -14.5 В (для корректной стабилизации)
Максимальное входное напряжение: до -35 В
Требуемый монтаж: Сквозной (THT) с возможностью крепления на радиатор
Емкостная обвязка: Необходима установка входного и выходного конденсаторов для стабильности
Распиновка: Стандартная для серии 79xx (внимание: отличается от положительных регуляторов 78xx)
Отрицательная полярность: Работает исключительно в цепях с общим положительным выводом
Температурный режим: Требуется расчет теплоотвода при высокой разности вход/выход
Сертификация: RoHS Compliant

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ON SEMICONDUCTOR на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Выходное напряжение: -12 В (фиксированное)

Максимальный выходной ток: до 1.0 А

Встроенная защита от тепловой перегрузки

Внутреннее ограничение тока короткого замыкания

Компенсация безопасной зоны выходного транзистора

Тип корпуса: TO-220 (сквозной монтаж)

Соответствие экологическим стандартам: Pb-Free (суффикс G)

Применение

MC7912: Базовая серия регуляторов на -12В

Суффикс CT: Обозначает исполнение в пластиковом корпусе TO-220

Суффикс G: Указывает на отсутствие свинца (Green/Pb-Free)

MC79L12: Маломощная версия (до 100 мА) в корпусе TO-92

MC79M12: Версия средней мощности (до 500 мА)

Взаимозаменяемые аналоги: L7912CV (STMicroelectronics), UA7912 (TI/Fairchild)

FAQ

В чем отличие MC7912CTG от MC7812?

MC7912 стабилизирует отрицательное напряжение (-12В), а MC7812 — положительное (+12В); их распиновка и схемы включения несовместимы.

Обязательно ли использовать радиатор?

Радиатор необходим, если мощность рассеивания (разница напряжений вход-выход, умноженная на ток) превышает допустимую для корпуса TO-220 без охлаждения (обычно более 1-2 Вт).

Нужны ли внешние компоненты для работы?

Да, для предотвращения осцилляций требуются конденсаторы: на входе (обычно 2.2 мкФ тантал или 25 мкФ алюминий) и на выходе (1.0 мкФ).

ON Semiconductor MC7912CTG

MC7912CTG — это монолитный линейный стабилизатор фиксированного отрицательного напряжения (-12В). Устройство предназначено для локального регулирования напряжения в схемах, требующих стабильного питания с низким уровнем шумов, и широко применяется в двухполярных источниках питания промышленного и коммуникационного оборудования.
