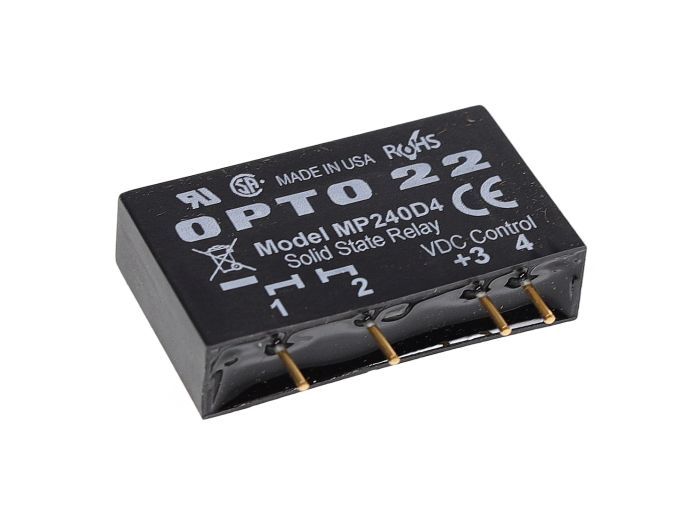

Opto 22 MP240D4

Артикул: MP240D4
Изготовитель: OPTO 22
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MP240D4

Раздел
Реле
Подраздел
Opto 22
Вес
  • Проверка соответствия напряжения нагрузки (до 240 VAC)
  • Анализ пусковых токов: пиковый ток нагрузки не должен превышать допустимый предел для SSR
  • Совместимость с логическими уровнями контроллера (VDC)
  • Габариты посадочного места на плате
  • Интеграция: Прямое управление от цифровых выходов ПЛК или TTL-цепей
  • Изоляция: Оптическая развязка между входной и выходной цепью
  • Ограничение: Не предназначено для коммутации нагрузки постоянного тока (DC load)
  • Ограничение: Требуется соблюдение температурного режима для сохранения номинального тока 4 А
  • Сертификаты: Данные уточняются (типовые UL, CSA, CE)
  • Проверка соответствия напряжения нагрузки (до 240 VAC)
  • Анализ пусковых токов: пиковый ток нагрузки не должен превышать допустимый предел для SSR
  • Совместимость с логическими уровнями контроллера (VDC)
  • Габариты посадочного места на плате
  • Интеграция: Прямое управление от цифровых выходов ПЛК или TTL-цепей
  • Изоляция: Оптическая развязка между входной и выходной цепью
  • Ограничение: Не предназначено для коммутации нагрузки постоянного тока (DC load)
  • Ограничение: Требуется соблюдение температурного режима для сохранения номинального тока 4 А
  • Сертификаты: Данные уточняются (типовые UL, CSA, CE)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда OPTO 22 на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип устройства: Твердотельное реле (SSR)
Серия: MP Model (Miniature Power)
Номинальное напряжение нагрузки: 240 VAC
Максимальный ток нагрузки: 4 Ампера
Тип управляющего сигнала: DC (постоянный ток)
Монтаж: На печатную плату (PCB)
Производитель: Opto 22 (США)
Тип устройства: Твердотельное реле (SSR)
Серия: MP Model (Miniature Power)
Номинальное напряжение нагрузки: 240 VAC
Максимальный ток нагрузки: 4 Ампера
Тип управляющего сигнала: DC (постоянный ток)
Монтаж: На печатную плату (PCB)
Производитель: Opto 22 (США)
Применение
MP240D2 — версия с уменьшенным током нагрузки (2 А)
MP120D2 — модель для сетей 120 VAC / 2 A
Расшифровка: MP (серия), 240 (VAC), D (DC управление), 4 (ампераж)
Критические параметры при замене: напряжение изоляции, ток утечки в закрытом состоянии и шаг пинов PCB
Возможные функциональные аналоги: Твердотельные реле PCB-серий Crydom, Omron, Carlo Gavazzi
MP240D2 — версия с уменьшенным током нагрузки (2 А)
MP120D2 — модель для сетей 120 VAC / 2 A
Расшифровка: MP (серия), 240 (VAC), D (DC управление), 4 (ампераж)
Критические параметры при замене: напряжение изоляции, ток утечки в закрытом состоянии и шаг пинов PCB
Возможные функциональные аналоги: Твердотельные реле PCB-серий Crydom, Omron, Carlo Gavazzi
FAQ

Можно ли использовать MP240D4 для управления DC-мотором?

Нет, данное реле предназначено исключительно для коммутации переменного тока (VAC).


Нужен ли дополнительный радиатор для этой модели?

Реле монтируется на плату; при токе 4 А охлаждение обычно обеспечивается за счет печатных проводников и конвекции, но важен тепловой расчет внутри корпуса.


Какое входное напряжение требуется для активации?

Типовой диапазон управления для серии MP составляет 3–32 VDC, что позволяет работать с большинством контроллеров напрямую.


Opto 22 MP240D4
Opto 22 MP240D4 — это компактное твердотельное реле (SSR) серии MP, разработанное для коммутации однофазной нагрузки переменного тока до 240 В. Устройство управляется сигналом постоянного тока (DC) и обеспечивает бесконтактное переключение, что исключает износ контактов и возникновение дуги. Оптимально для монтажа на печатные платы в системах промышленной автоматизации, управления ТЭНами и маломощными двигателями.
OPTO 22
OPTO 22 - компания, выпускающая оборудование для промышленной автоматизации. В линейке продукции представлены: платы ПК и ПЛК, модули логического ввода-вывода, реле, модули DCS и интерфейсы оператора.
