Pepperl Fuchs 109739

Артикул: 109739
Изготовитель: Pepperl Fuchs
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 109739

Раздел
Общего назначения
Подраздел
Pepperl Fuchs
Вес
  • Тип объекта: только токопроводящие металлы (сталь, алюминий, медь)
  • Монтажный зазор: необходимо обеспечить свободную зону вокруг головки датчика (незаподлицо)
  • Питание: постоянный ток (DC), проверка соответствия напряжения в цепи
  • Нагрузка: расчет минимального тока удержания и падения напряжения для 2-проводной схемы
  • Подключение: стандартная резьбовая установка M12 в кронштейн или деталь оборудования
  • Сигнал: дискретный (логика Z4)
  • Ограничения: не подходит для скрытого монтажа в металл (приведет к ложным срабатываниям)
  • Ограничения среды: не использовать в зонах с экстремально высокими температурами или давлением без доп. защиты
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Pepperl Fuchs на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип: индуктивный бесконтактный датчик
Номинальное расстояние срабатывания: 8 мм
Тип монтажа: незаподлицо (non-flush)
Корпус: резьбовой цилиндр M12 x 1
Длина корпуса: 35 мм
Тип выхода: 2-проводной DC (постоянный ток)
Материал: металл (никелированная латунь / сталь)
Применение
Серия NCN: исполнение незаподлицо (повышенная дистанция относительно серии NCB)
Суффикс Z4: указывает на специфическую конфигурацию 2-проводного выхода DC
Код 35: стандартная длина корпуса (короткое исполнение для стесненных условий)
Расшифровка: 8 — дистанция 8 мм, 12 — диаметр корпуса M12
Возможные замены: аналоги от Turck, Balluff, IFM с учетом схемы подключения (2-wire vs 3-wire)
FAQ

Чем отличается NCN от NCB в маркировке Pepperl+Fuchs?

NCN — монтаж незаподлицо (увеличенная дистанция), NCB — монтаж заподлицо (вровень с металлом).


Нужно ли учитывать полярность при подключении Z4?

Да, для 2-проводных датчиков постоянного тока соблюдение полярности критично для корректной работы выхода.


Можно ли заменить этот датчик обычным 3-проводным (PNP/NPN)?

Прямая замена невозможна без изменения схемы подключения, так как 2-проводной датчик подключается последовательно с нагрузкой.


Pepperl Fuchs 109739

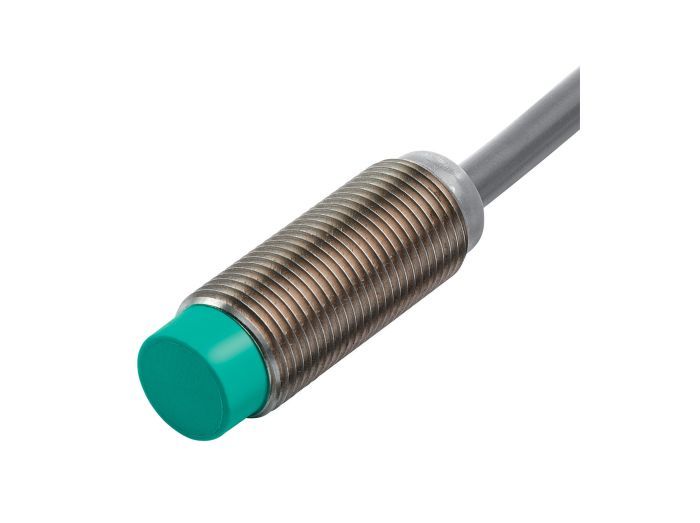

Индуктивный бесконтактный датчик Pepperl+Fuchs NCN8-12GM35-Z4 (арт. 109739) предназначен для обнаружения металлических объектов в системах промышленной автоматизации. Модель выполнена в компактном цилиндрическом корпусе M12 и используется для контроля положения, счета и позиционирования механизмов. Датчик ориентирован на стандартные условия эксплуатации, где требуется увеличенная дистанция срабатывания при малом форм-факторе.
