Pepperl Fuchs 208872

Артикул: 208872
Изготовитель: Pepperl Fuchs
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 208872

Раздел
Полевые подключаемые разъемы датчиков
Подраздел
Pepperl Fuchs
Вес
  • Проверка кодировки: Требуется строгое соответствие B-code ответной части (не совместим с A-code)
  • Сечение жил: Максимально до 0.75 мм²
  • Условия среды: Работа в зонах с высокими ЭМ-помехами за счет Iris-spring экрана
  • Совместимость с протоколами: Profibus DP, Interbus
  • Механическая фиксация: Резьбовое соединение с накаткой для надежной затяжки
  • Ограничение: Не предназначен для силовых цепей высокой мощности
  • Ограничение: Несовместим с кабелями диаметром менее 6 мм (риск потери герметичности PG-ввода)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Pepperl Fuchs на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип интерфейса: M12 x 1, 5-pin
Кодировка: B-coded (для систем связи)
Конструкция: Прямое исполнение (Straight)
Монтаж: Полевой, винтовые клеммы
Экранирование: Металлический корпус с круговым экраном (ABG)
Кабельный ввод: Резьба PG9
Допустимый диаметр кабеля: 6–8 мм
Материал: Цинковое литье под давлением, никелированное
Применение
V15SB-G-ABG-PG9: Базовая модель (Shielded, Straight, PG9)
V15SB-W-ABG-PG9: Вариант в угловом исполнении (90 градусов)
V15B-G-PG9: Версия без встроенного экранирования
V1-G-ABG-PG9: Аналог с A-кодировкой для стандартных датчиков
Расшифровка: V15 (M12 5-pin), S (Male/Plug), B (B-coded), G (Straight), ABG (Shielded), PG9 (Gland size)
Возможные аналоги: Серии Phoenix Contact SACC-M12MSB или Turck BS8151
FAQ

Чем отличается B-кодировка от стандартной A-кодировки?

B-кодировка имеет иное расположение ключа и контактов, что физически исключает ошибочное подключение стандартных датчиков в порты сетей Profibus.


Нужна ли пайка при сборке данного разъема?

Нет, разъем оснащен винтовыми зажимами, что позволяет производить монтаж в полевых условиях с помощью отвертки.


Как обеспечить качественное экранирование?

Необходимо разделать кабель так, чтобы оплетка имела надежный контакт с внутренней экранирующей пружиной (Iris spring) разъема.


Pepperl Fuchs 208872

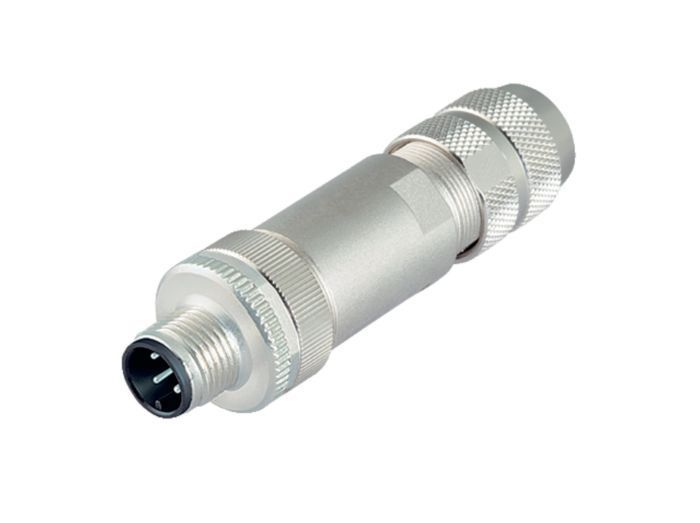

V15SB-G-ABG-PG9 (арт. 208872) — это промышленный 5-контактный разъем M12 с B-кодировкой, предназначенный для полевого монтажа на кабель. Устройство служит для создания экранированных соединений в системах автоматизации, обеспечивая передачу сигналов в условиях электромагнитных помех. Применяется преимущественно в сетях передачи данных, таких как Profibus DP.
