Pepperl Fuchs 211366

Артикул: 211366
Изготовитель: Pepperl Fuchs
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 211366

Раздел
Полевые подключаемые разъемы датчиков
Подраздел
Pepperl Fuchs
Вес
  • Совместимость с интерфейсами: Протоколы Profibus DP, Interbus и аналогичные системы с B-кодировкой
  • Механическая стыковка: Совместим только с розетками M12 B-coded; физически несовместим с A-coded (датчики) и D-coded (Ethernet)
  • Тип кабеля: Требуется экранированный кабель для реализации функций защиты ABG
  • Ограничения по току/напряжению: Соответствует стандартным характеристикам серии V15 (обычно до 4 А, до 60/250 В — данные уточняются по паспорту)
  • Окружающая среда: Температурный режим и степень защиты IP зависят от качества сборки и типа используемого кабеля
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Pepperl Fuchs на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип разъема: M12, 5-контактный (5-pin)
Конфигурация: Штекер (Male), угловой (90°)
Кодировка: B-coded (инвертированный ключ для интерфейсов передачи данных)
Экранирование: Исполнение ABG (экран через зажимное кольцо)
Кабельный ввод: PG9 (внешний диаметр кабеля уточняется по спецификации корпуса)
Монтаж: Винтовые клеммы для оперативной сборки в полевых условиях
Материал корпуса: Металл/пластик (в зависимости от ревизии серии ABG)
Применение
V15SB: 5 контактов, штекер, B-кодировка
Суффикс W (Angled): Угловое исполнение для монтажа в ограниченном пространстве
Суффикс ABG (Shielded): Наличие экрана для защиты сигнала от помех
PG9: Типоразмер кабельного ввода (резьбовое соединение)
Варианты: Для прямых подключений использовать модели без индекса W (V15SB-G-ABG-PG9)
Аналоги: Линейки Phoenix Contact SACC или Turck в аналогичном форм-факторе B-coded
FAQ

Можно ли подключить этот разъем к стандартному датчику M12?

Нет, данный разъем имеет B-кодировку (B-coded), которая физически несовместима со стандартной A-кодировкой большинства датчиков.


Для каких протоколов используется этот штекер?

Основное применение — сети Profibus DP, где B-кодировка является стандартом для предотвращения ошибок коммутации.


Как реализуется заземление экрана?

В исполнении ABG экран кабеля зажимается специальной ирисовой пружиной или кольцом внутри корпуса разъема, обеспечивая круговой контакт (360°).


Pepperl Fuchs 211366

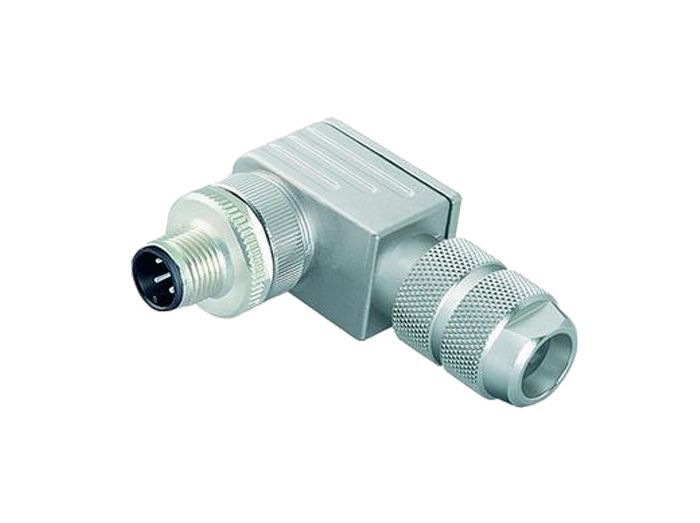

Pepperl+Fuchs V15SB-W-ABG-PG9 (артикул 211366) — это полевой штекерный разъем стандарта M12 с B-кодировкой, предназначенный для самостоятельного монтажа на кабель. Модель в угловом экранированном корпусе оптимизирована для передачи сигналов в промышленных сетях, таких как Profibus DP, обеспечивая защиту от электромагнитных помех.
